L'objet SmartArt peut revêtir plusieurs formes différentes en fonction des besoins.



1. INSERTION

La plupart des objets "SmartArt" obéissent aux règles ci-dessous.


 onglet "insertion"
groupe "illustrations" (2ème bloc)
positionner le point d'insertion dans le texte
<clic g>
sur

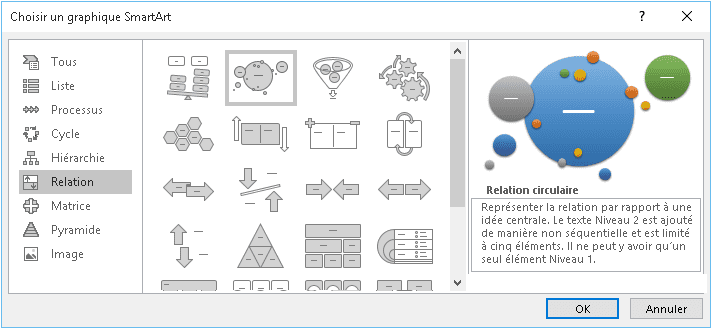

choisir dans le volet de gauche le type d'objet
<clic g> sur un type de SmartArt dans le volet du milieu
la représentation s'affiche dans le volet droit
 pour valider
l'objet "SmartArt" s'affiche dans le texte – modifier son habillage pour le rendre indépendant





 Le SmartArt affiché, il ne reste plus qu'à saisir les données et les images.


 etsouris gauche.gif

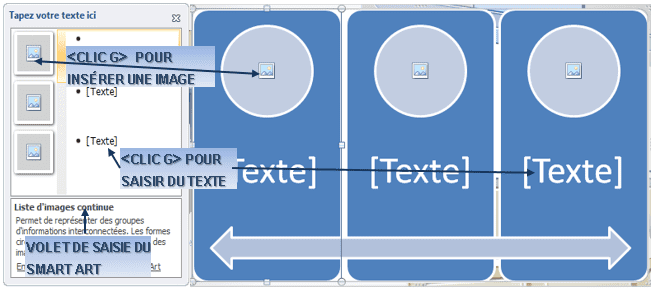

saisir le texte dans les zones prévues
insérer les images en cliquant sur la zone image
modifier éventuellement les caractéristiques du smartart avec la barre d'outils
<clic g>
en dehors pour valider



 Dans le document "exercice long document" page "Comment définir une structure"
insérer un objet Smart Art comme ci-dessus au milieu de la page (liste d'images continues)  et renseigner le texte et insérer les images (direction, financier et personnel du dossier Exoswrdld des exercices )



2. ORGANIGRAMME

L'organigramme hiérarchique est un Smart Art particulier qui permet de présenter des informations de manière structurée avec une lisibilité plus grande.


 onglet "insertion"
groupe "illustrations" (2ème bloc)
<clic g>sur
choisir dans le volet de gauche

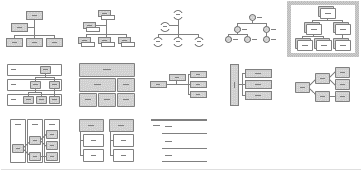

<clic g>sur le type d'organigramme dans le volet du milieu
 pour valider
renseigner l'organigramme
en saisissant directement dans l'organigramme ou dans la liste à gauche

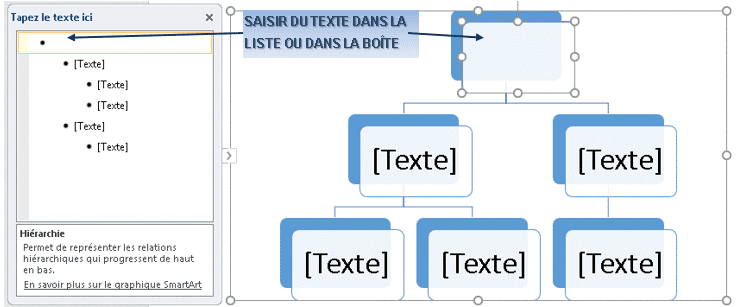

 <clic g>dans l'organigramme affiche le volet de saisie


 Dans le document "exercice long document" page "Comment définir une structure"
insérer un objet Smart Art comme ci-dessus dans la partie inférieure de la page
Renseigner le texte



Il est possible d'insérer une personne supplémentaire dans l'organigramme.


 onglet "création"
groupe "créer un graphique"
(1er bloc)
sélectionner une forme de l'organigramme
 <clic g>sur  de
sélectionner la position de la forme
une nouvelle forme est insérée
saisir les informations sur la personne (nom, fonction)



bouton droit
<clic d>sur une forme de l'organigramme

sélectionner l'emplacement de la forme
une nouvelle forme s'insère dans l'organigramme à l'emplacement choisi
saisir les informations sur la personne





 Il est aussi possible de déplacer une forme existante en la faisant glisser avec la souris


3. PRÉSENTATION

Tout un choix de styles est proposé pour mettre en forme le smart art.


a) STYLE

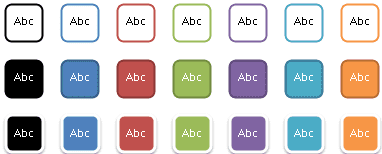

Tout un choix de styles est proposé avec un ensemble de caractéristiques de mise en forme homogènes et esthétiques.


  onglet "création"
groupe "styles smartart"
(3ème bloc)
smartart sélectionné

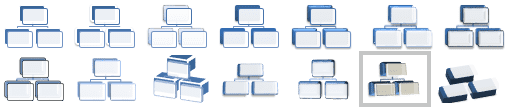

<clic g> sur un style
utiliser éventuellement l'ascenseur pour afficher un plus grand choix




dans l'organigramme
(hors formes)
<clic g> sur
<clic g> sur un style





 Le style de forme va concerner la forme sélectionnée, le cadre et l'arrière-plan


b) COULEUR

La couleur est là aussi un élément graphique important.


 onglet "création"
groupe "styles smartart
" ( 3ème bloc)
smartart sélectionné
<clic g> sur




dans l'organigramme (
hors formes)
<clic g> sur

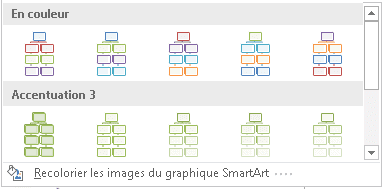

 pointer sur les jeux de couleur pour les visualiser
<clic g> sur le jeu de couleurs sélectionné



c) MISE EN FORME

La mise en forme va concerner les formes mêmes.


 onglet "format"
groupe "styles de formes"
(2ème bloc)
sélectionner une des formes de smartart




sur une forme
<clic g> sur
 <faire défiler> les styles avec
<clic g> sur le style choisi



  proposé dans le ruban "format" et dans le menu contextuel permet de modifier la forme actuelle d'un élément du SmartArt en une des nombreuses "formes" vues précédemment dans l'onglet "insertion".
 enlève les attributs de perspective et affiche une forme plate


 Dans le document "exercice long document" page "Comment définir une structure"
Modifier le style et les styles de forme des 2 Smart Arts insérés pour obtenir un résultat proche de celui-ci-après



d) DISPOSITION

La disposition permet de retrouver les choix proposés à la création du SmartArt.


 onglet "création"
groupe "dispositions"
(2ème bloc)
smartart sélectionné
<clic g> sur une disposition proposée




dans l'organigramme (
hors formes)
<clic g> sur



4. DISPOSITION

Le SmartArt peut être déplacé et redimensionné.


a) SÉLECTION

Avant de pouvoir modifier ses caractéristiques, il faut d'abord le sélectionner.


bouton gauche
<clic g> à l'intérieur du smartart
le SmartArt est entouré d'un cadre
<clic g> à l'extérieur du smartart pour ne plus le sélectionner


b) DIMENSION

La taille du SmartArt peut être adaptée en l'augmentant ou la diminuant.


bouton gauche
<clic g> à l'intérieur du smartart
le SmartArt est entouré d'un cadre
pointeur sur une des poignées au milieu d'un côté ou sur un angle
ces zones sont facilement identifiables :
si l'on pointe la souris sur une de ces zones, elle change de forme : , , ,
<faire glisser> pour modifier la taille


c) POSITION

Le SmartArt peut aussi être positionné n'importe où dans le document.


 onglet "format"
groupe "organiser"
(4ème bloc)
smartart sélectionné
<clic g> sur
choisir   ou
pointeur sur le cadre entourant le smartart
le pointeur change de forme :
<faire glisser> pour modifier la position du smartart




<clic g>
sur une des options proposées
choisir   ou
smartart sélectionné
pointeur sur le cadre entourant le smartart
le pointeur change de forme :
<faire glisser> pour modifier la position du smartart



 Dans toutes les mises en forme, les sélections n'étant pas toujours faciles et les outils similaires, veillez à bien utiliser dans le volet droit les outils de  pour mettre en forme le texte de la forme et les outils  pour mettre en forme un des plans de la forme même


5. EXERCICE

 Dans le document "exercice long document" page "Comment définir une structure"
Dimensionner et positionner les objets et paragraphes comme ci-après
