B. Interfaces

L’interface sert à spécifier l'interconnexion entre le terminal ou dte et le modem ou dce en ce qui concerne les circuits (nombre, type et fonction), les signaux échangés (type et forme) et les connecteurs utilisés.


Une jonction est définie par :


*      L'interface de raccordement

*      Les caractéristiques de la jonction

*      Le type de connecteur utilisé.


Une interface présente des caractéristiques :


*      Mécaniques : type de connecteurs, nombre de connexions (nombre de pins dans le connecteur)

*      Électriques : voltage.

*      Fonctionnelles : Il faut déterminer lequel des signaux, (synchronisation, contrôle, données ou mise à la terre) doit être transporté par chaque broche du connecteur.

*      Procédurales : Les règles de fonctionnement d'un modem doivent être bien définies : Il faut déterminer comment les signaux seront échangés entre l'émetteur et le récepteur.


Les interfaces les plus utilisées :


*      RJ 11

*      RJ 45

*      RS 530

*      X.21

*      G.703

*      V.11

*      V.24

*      V.35

*      V.36

*      Les normes E1




1. CONNECTEUR RJ

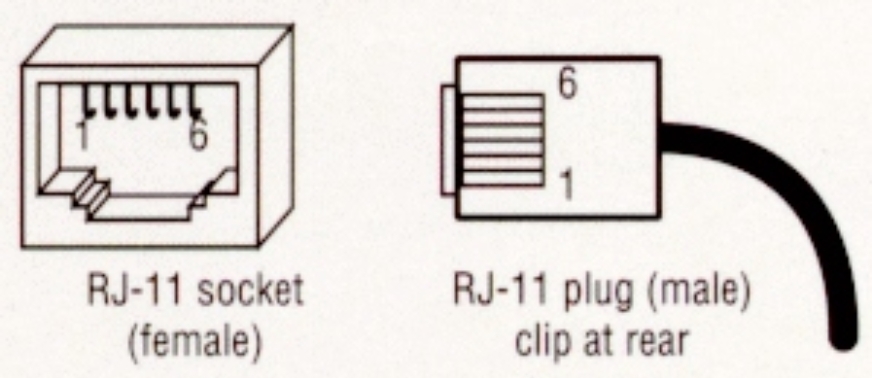

Connecteur RJ 11

rj11_assignement

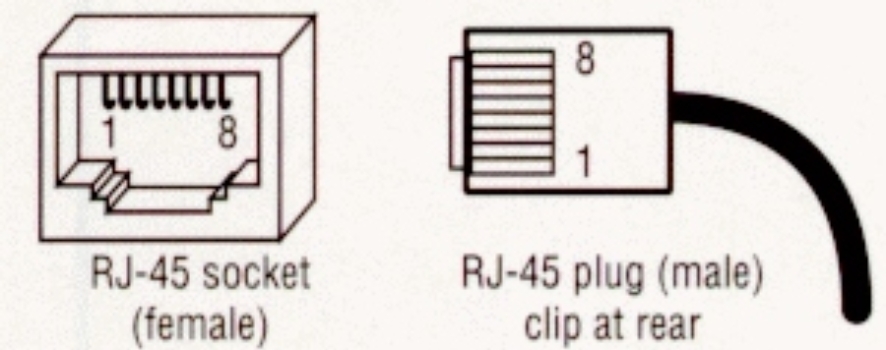

Connecteur RJ 45

rj45assignement


RJ 45 signal pour connexion Ethernet

*        1/2 TX

*        3/6 RX

*        4/5/7/8 Pas utilisé en Ethernet (masse)


Boucle RJ 45 Ethernet

*        entre 1 et 3

*        entre 2 et 6


RJ 45 signal pour connexion ISDN BRI

*        1 source d'alimentation (+)

*        2 source d'alimentation (-)

*        3 receive TX (+)

*        4 transmit RX (+)

*        5 transmit RX (-)

*        6 receive TX (-)

*        7 terre

*        8 terre


RJ 45 signal pour connexion ISDN PRI

*        1 transmit TX

*        2 transmit TX

*        4 receive RX

*        5 receive RX

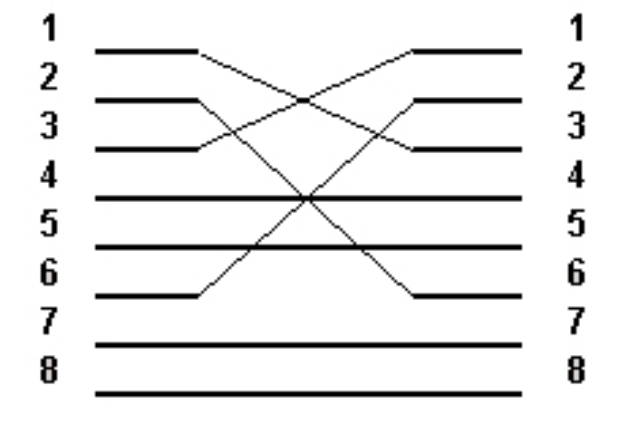

Cross Câble Ethernet

rjcross


2. INTERFACE RS530


rs_530interface

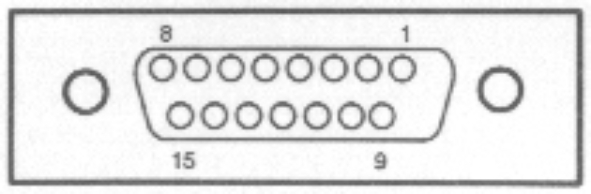

3. INTERFACE X.21


X.21 connector

x21a

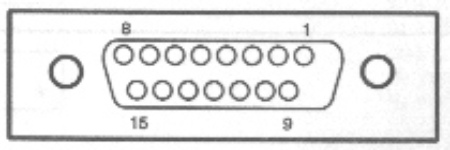

4. INTERFACE G.703

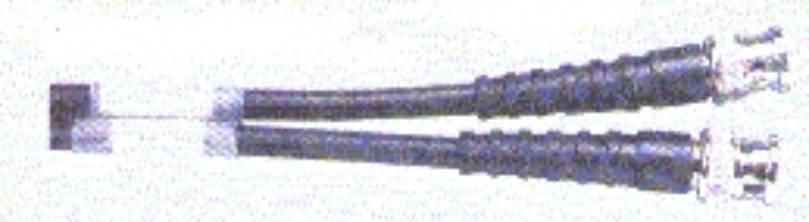

G.703 Connector

g703b

g703c


G.703 Interface Signals

CCITT n°

Pin N°



Désignation

G

8



Signal ground

T

2 / 9

DTE

Tx Data

R

4 / 11

DCE

Rx Data

C

3 / 10

DTE

Control

I

5 / 12

DCE

Indication

S

6 / 13

DTE / DCE

Signal élément timing




5. INTERFACE V.11


Tail Circuit

v11

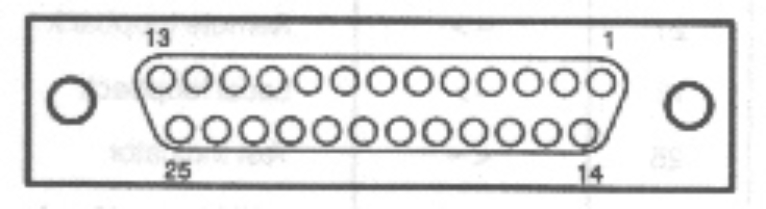

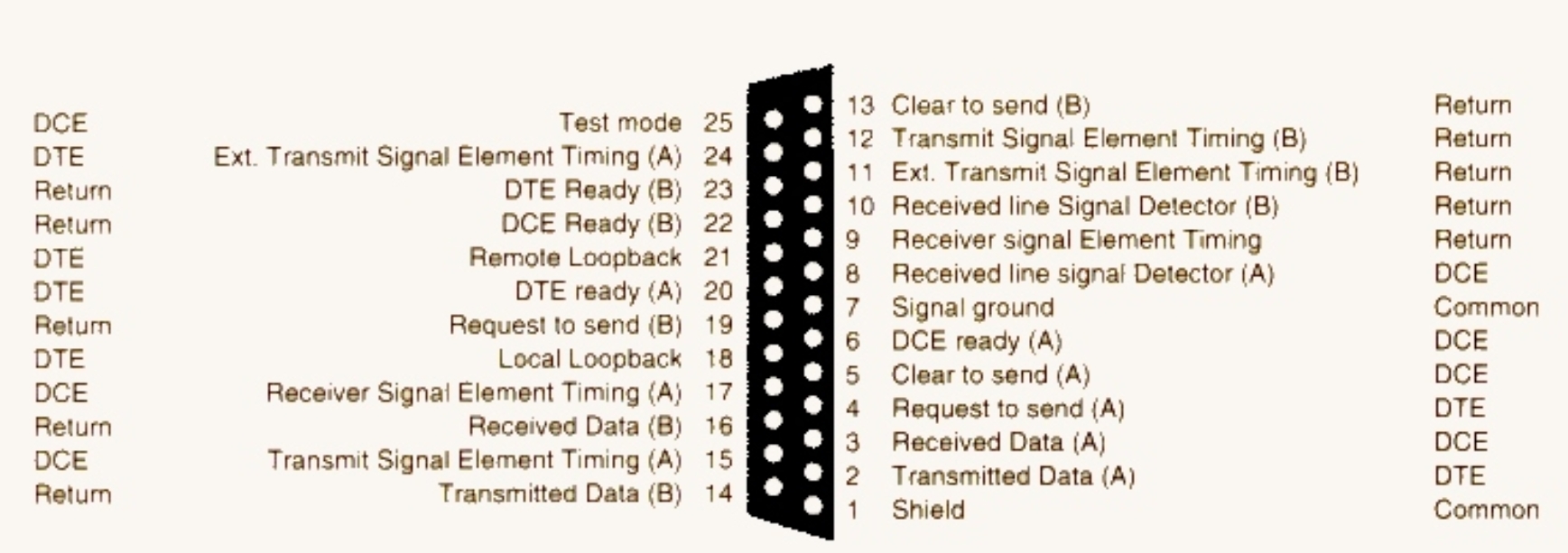

6. INTERFACE V.24


Connecteur V.24

v24a

v24b


7. INTERFACE V.35


Connecteur V.35


v35a

v35d





CCITT V.35 est le terme standard international "Data Transmission at 48Kbps Using 60-108KHz Group-Band Circuits." Il est le plus souvent utilisé pour les DTEs or DCEs (interface numérique à haute vitesse )

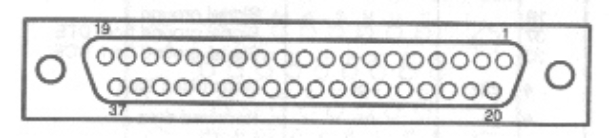

8. INTERFACE V36

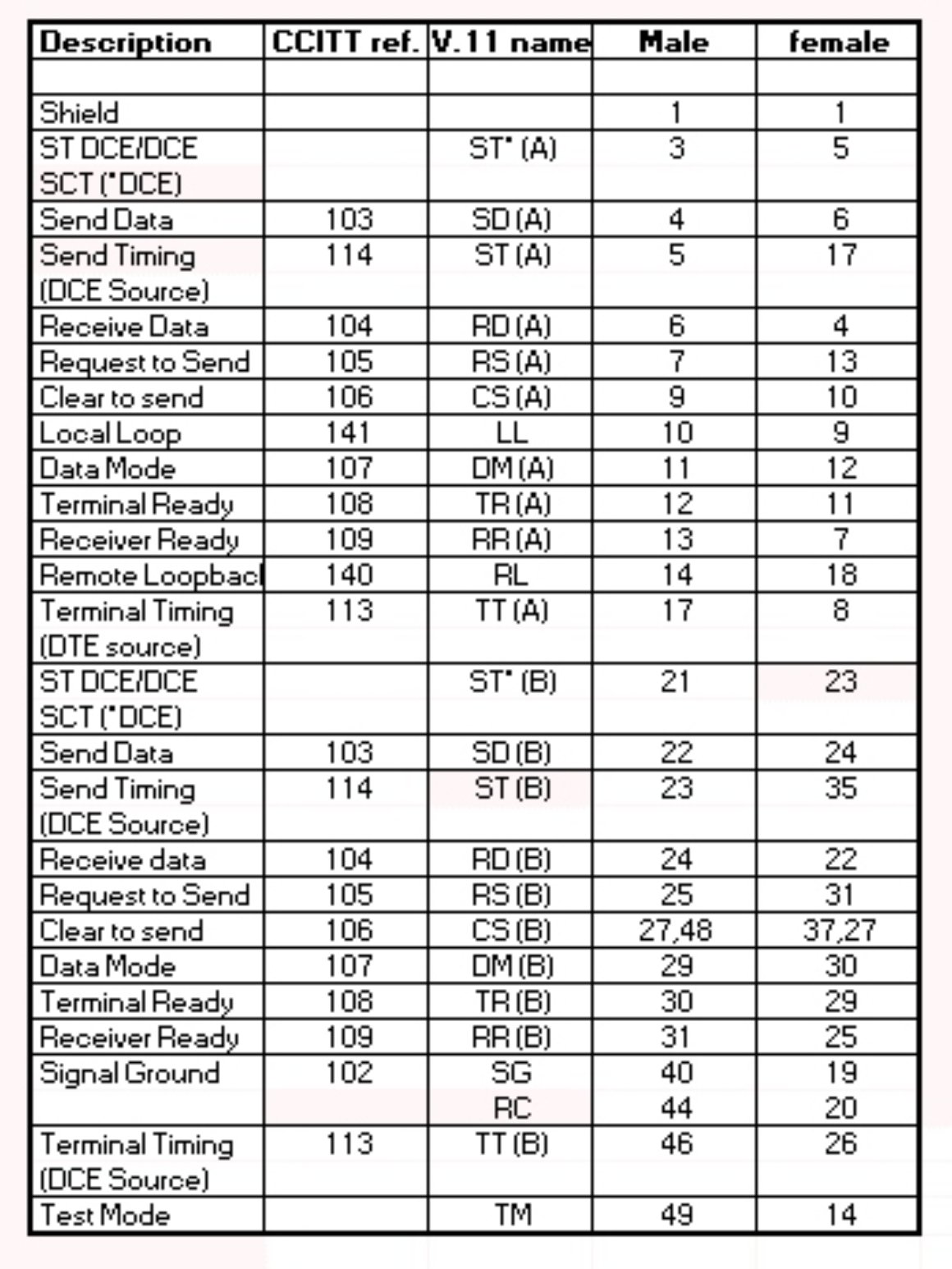

V.36 Connector

v36g
