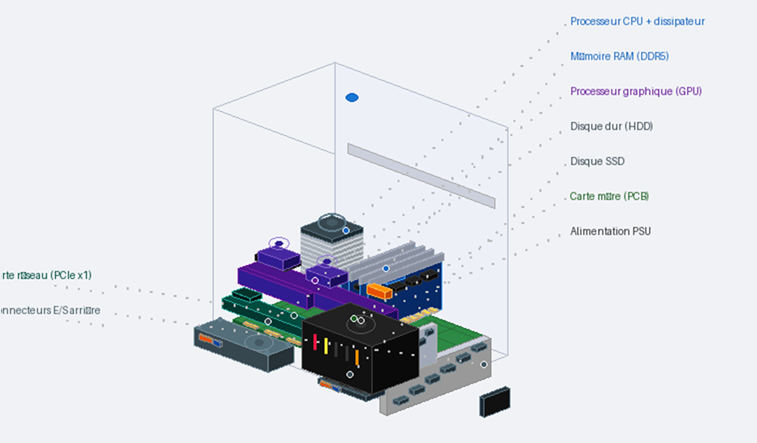

C. LES PROBLÈMES MATÉRIELS

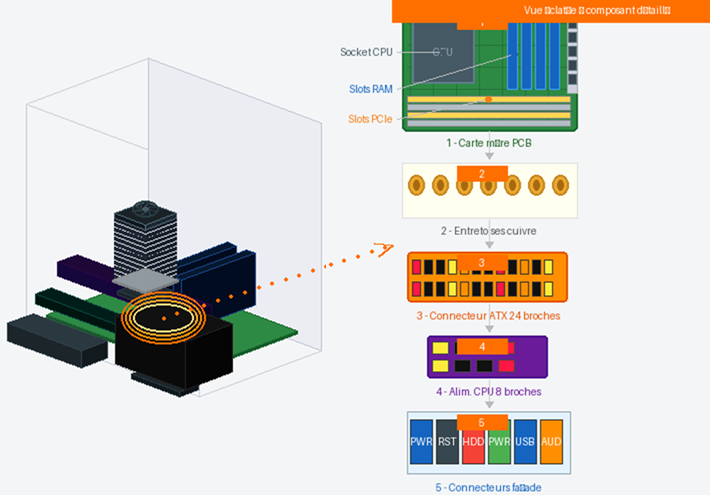

✔ CHANGER LA CARTE MÈRE

1          RELEVER LA CONFIGURATION BIOS/UEFI→PERTE DE PARAMÈTRES

2          DÉBRANCHEMENT SECTEUR + PROTECTION ESD→CHOC ÉLECTRIQUE / ESD

3          RETRAIT DES CARTES D’EXTENSION→CASSE MÉCANIQUE

4          RETRAIT DES BARRETTES RAM→ESD

5          DÉBRANCHEMENT ALIMENTATION + LEDS→COURT-CIRCUIT

6          RETRAIT VENTILATEUR + PROCESSEUR (ZIF) →BROCHES PLIÉES

7          DÉVISSAGE ET DÉPOSE DE LA CARTE MÈRE→OUBLI RONDELLE → COURT-CIRCUIT

8          RÉCUPÉRATION DES PLOTS PLASTIQUE                       -

9          VÉRIFICATION + POSE NOUVELLE CARTE MÈRE→INCOMPATIBILITÉ

10        VISSAGE AVEC RONDELLES DE FIBRE→COURT-CIRCUIT SANS RONDELLE

11        BRANCHEMENT ALIMENTATION ATX + CPU→MAUVAIS SENS

12        REMONTAGE CPU, RAM, CARTES, LEDS→MAUVAIS SENS RAM/CARTE

13           CONFIGURATION BIOS / UEFI→MAUVAIS DÉMARRAGE

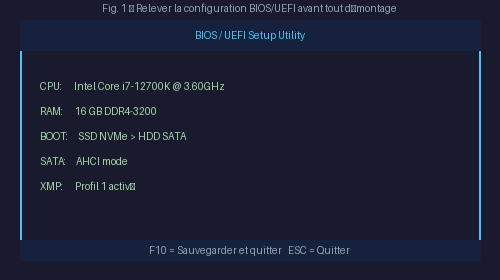

✔ CHANGER LA CARTE MÈRE - 1. Relever la configuration BIOS/UEFI

•        ALLUMER LE PC ET ACCÉDER AU BIOS (TOUCHE SUPPR, F2, F10 OU F12) DÈS LE DÉMARRAGE.
•        NOTER OU PHOTOGRAPHIER : FRÉQUENCE ET TIMING RAM, ORDRE DE DÉMARRAGE (BOOT ORDER), MODE SATA (AHCI OU IDE), PROFIL XMP/DOCP SI ACTIVÉ, PARAMÈTRES D’OVERCLOCKING ÉVENTUELS

💡 Conseil

Photographier chaque écran du BIOS avec un téléphone est la méthode la plus rapide et la plus fiable.

✔ CHANGER LA CARTE MÈRE - 2. Mise hors tension et protection antistatique

•        ÉTEINDRE CORRECTEMENT LE SYSTÈME D’EXPLOITATION, PUIS METTRE HORS TENSION.

•        DÉBRANCHER LE CÂBLE D’ALIMENTATION SECTEUR DE L’ORDINATEUR ET DE L’ÉCRAN.

•        ATTENDRE 30 SECONDES POUR LA DÉCHARGE DES CONDENSATEURS.

•        PORTER UN BRACELET ANTISTATIQUE (ESD) RELIÉ AU CHÂSSIS, OU TOUCHER UN MEUBLE MÉTALLIQUE AVANT CHAQUE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L’INTERVENTION - LA MARCHE ACCUMULE DES CHARGES ÉLECTROSTATIQUES.

•        TOUCHER UN OBJET MÉTALLIQUE SI UN DÉPLACEMENT EST NÉCESSAIRE AVANT DE REPRENDRE

⚠ Attention

L’électricité statique peut détruire irrémédiablement un composant sans que vous ne ressentiez rien. La protection ESD est obligatoire.

✔ CHANGER LA CARTE MÈRE - 3. Démontage des cartes d’extension

•        DÉVISSER LES VIS DE FIXATION DES CARTES D’EXTENSION (CARTE GRAPHIQUE, CARTE SON, CARTE RÉSEAU…) À L’ARRIÈRE DU BOÎTIER.

•        DÉCONNECTER LES NAPPES ET CÂBLES RELIÉS AUX DISQUES DURS, SSD ET LECTEURS OPTIQUES.

•        DÉBOÎTER LES CARTES UNE PAR UNE EN APPUYANT SUR LE CLIP DE DÉVERROUILLAGE DU SLOT PCIE, PUIS LES POSER SUR UNE SURFACE ANTISTATIQUE À L’ABRI DES CHOCS

💡 Conseil

Photographier le câblage avant de tout débrancher : cela facilite grandement le remontage.

✔ CHANGER LA CARTE MÈRE - 4. Retrait des barrettes RAM

•        REPOUSSER SIMULTANÉMENT LES DEUX PETITS CROCHETS DE VERROUILLAGE DE CHAQUE CÔTÉ DU SLOT MÉMOIRE.

•        EXTRAIRE LA BARRETTE RAM QUI SE SOULÈVE LÉGÈREMENT D’ELLE-MÊME, SANS FORCER, ET LA POSER SUR UNE SURFACE ANTISTATIQUE

ℹ Informations

Noter la position de chaque barrette (slots A1/A2/B1/B2) : sur la nouvelle carte mère, la configuration de remplissage peut différer. Consulter le manuel.

✔ CHANGER LA CARTE MÈRE - 5. Débranchement de l’alimentation et des connecteurs de façade

•        DÉBRANCHER LE CONNECTEUR D’ALIMENTATION PRINCIPAL ATX 24 BROCHES.

•        DÉBRANCHER LE CONNECTEUR D’ALIMENTATION PROCESSEUR (4 OU 8 BROCHES, EN HAUT À GAUCHE).

•        DÉBRANCHER TOUS LES CONNECTEURS DE FAÇADE : BOUTON POWER, BOUTON RESET, LED HDD, LED POWER, USB FAÇADE, AUDIO FAÇADE

💡 Conseil

Ces petits connecteurs de façade sont souvent mal documentés. Photographier le bloc de connecteurs avant débranchement, ou noter les inscriptions sur chaque connecteur (POWER SW, RESET SW, HDD LED, etc.).

✔ CHANGER LA CARTE MÈRE - 6. Retrait du ventilateur et du processeur

•        DÉBRANCHER LE CONNECTEUR DU VENTILATEUR CPU (PRISE CPU_FAN SUR LA CARTE MÈRE).

•        DÉVISSER LES VIS DE MAINTIEN DU DISSIPATEUR (TOURNER D’1/4 DE TOUR LES VIS PUSH-PIN INTEL, OU DÉVISSER COMPLÈTEMENT LES VIS AMD).

•        DÉCOLLER LE DISSIPATEUR PAR UNE LÉGÈRE ROTATION POUR ROMPRE L’ADHÉRENCE DE LA PÂTE THERMIQUE, PUIS LE SOULEVER.

•        RELEVER LE LEVIER ZIF DU SOCKET PROCESSEUR À 90°.

•        EXTRAIRE LE PROCESSEUR VERTICALEMENT, SANS FORCER - NOTER SON ORIENTATION (TRIANGLE OU ENCOCHE) AVANT DE LE POSER À L’ABRI

⚠ Attention

Ne jamais forcer l’extraction du processeur. Un levier ZIF non relevé ou un mauvais angle peuvent plier des dizaines de broches et détruire la carte mère.

✔ CHANGER LA CARTE MÈRE - 7. Dépose de la carte mère

•        DÉVISSER TOUTES LES VIS DE FIXATION DE LA CARTE MÈRE (GÉNÉRALEMENT 6 À 9), ISOLÉES DU BOÎTIER PAR DES RONDELLES DE FIBRE MARRON, ET LES CONSERVER AVEC LEURS RONDELLES.

•        FAIRE GLISSER LÉGÈREMENT LA CARTE POUR DÉGAGER LES PLOTS DE PLASTIQUE QUI LA MAINTIENNENT LATÉRALEMENT, PUIS LA SOULEVER.

•        RÉCUPÉRER ET CONSERVER TOUS LES PLOTS DE PLASTIQUE ET LES ENTRETOISES FILETÉES EN CUIVRE

⚠ Attention

Les rondelles de fibre sont indispensables : sans elles, la carte mère serait en contact électrique direct avec le boîtier métallique, provoquant un court-circuit au démarrage.

✔ CHANGER LA CARTE MÈRE - 8. Préparation et pose de la nouvelle carte mère

•        VÉRIFIER LA COMPATIBILITÉ DE LA NOUVELLE CARTE MÈRE AVEC LE PROCESSEUR, LA RAM ET LE BOÎTIER (FORMAT ATX, MATX, ITX…).

•        VÉRIFIER QUE LES ENTRETOISES EN LAITON DU BOÎTIER CORRESPONDENT AUX TROUS DE FIXATION DE LA NOUVELLE CARTE, EN AJOUTER OU EN RETIRER SI NÉCESSAIRE.

•        REMPLACER SI BESOIN LA PLAQUE D’ENTRÉE/SORTIE (I/O SHIELD) À L’ARRIÈRE DU BOÎTIER.

•        EMBOÎTER LES PLOTS DE PLASTIQUE DANS LES ORIFICES CORRESPONDANTS DE LA NOUVELLE CARTE.

•        GLISSER LA CARTE DANS LE BOÎTIER EN ALIGNANT LES PORTS I/O AVEC LA PLAQUE, ET LES TROUS DE FIXATION AVEC LES ENTRETOISES.

•        POSER LES RONDELLES DE FIBRE SUR CHAQUE VIS ET VISSER EN CROIX (EN ÉTOILE), SANS SERRER À FOND DANS UN PREMIER TEMPS, PUIS SERRER UNIFORMÉMENT

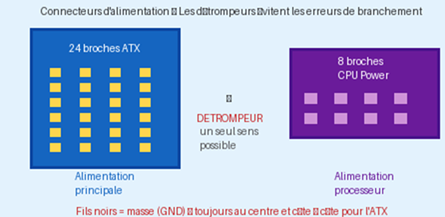

✔ CHANGER LA CARTE MÈRE - 9. Branchement de l’alimentation

•        BRANCHER LE CONNECTEUR D’ALIMENTATION PRINCIPAL ATX 24 BROCHES : LE DÉTROMPEUR (CLIP) IMPOSE UN SENS UNIQUE D’INSERTION.

•        BRANCHER LE CONNECTEUR D’ALIMENTATION PROCESSEUR (8 BROCHES CPU POWER) : LES FILS NOIRS (MASSE/GND) DOIVENT ÊTRE AU CENTRE ET CÔTE À CÔTE.

•        REBRANCHER LES CONNECTEURS DE FAÇADE (POWER SW, RESET SW, HDD LED, POWER LED) EN RESPECTANT LA POLARITÉ INDIQUÉE DANS LE MANUEL DE LA CARTE MÈRE

ℹ Informations

Le manuel de la carte mère indique précisément l’emplacement et la polarité de chaque connecteur de façade (F_PANEL). Consulter ce manuel est indispensable.

✔ CHANGER LA CARTE MÈRE - 10. Remontage des composants

•        RÉINSTALLER LE PROCESSEUR DANS SON SOCKET (RESPECTER L’ORIENTATION DU DÉTROMPEUR), ABAISSER LE LEVIER ZIF.

•        APPLIQUER UNE PETITE QUANTITÉ DE PÂTE THERMIQUE NEUVE (TAILLE D’UN GRAIN DE RIZ) AU CENTRE DU PROCESSEUR.

•        REMONTER LE DISSIPATEUR THERMIQUE ET REBRANCHER LE CONNECTEUR DU VENTILATEUR SUR CPU_FAN.

•        RÉINSÉRER LES BARRETTES RAM DANS LES SLOTS RECOMMANDÉS PAR LE MANUEL (GÉNÉRALEMENT A2 ET B2 POUR LE DUAL-CHANNEL AVEC 2 BARRETTES).

•        RÉINSTALLER LES CARTES D’EXTENSION ET REVISSER LEURS FIXATIONS.

•        REBRANCHER TOUTES LES NAPPES DE STOCKAGE (SATA, NVME) ET LES CÂBLES DE FAÇADE (USB, AUDIO)

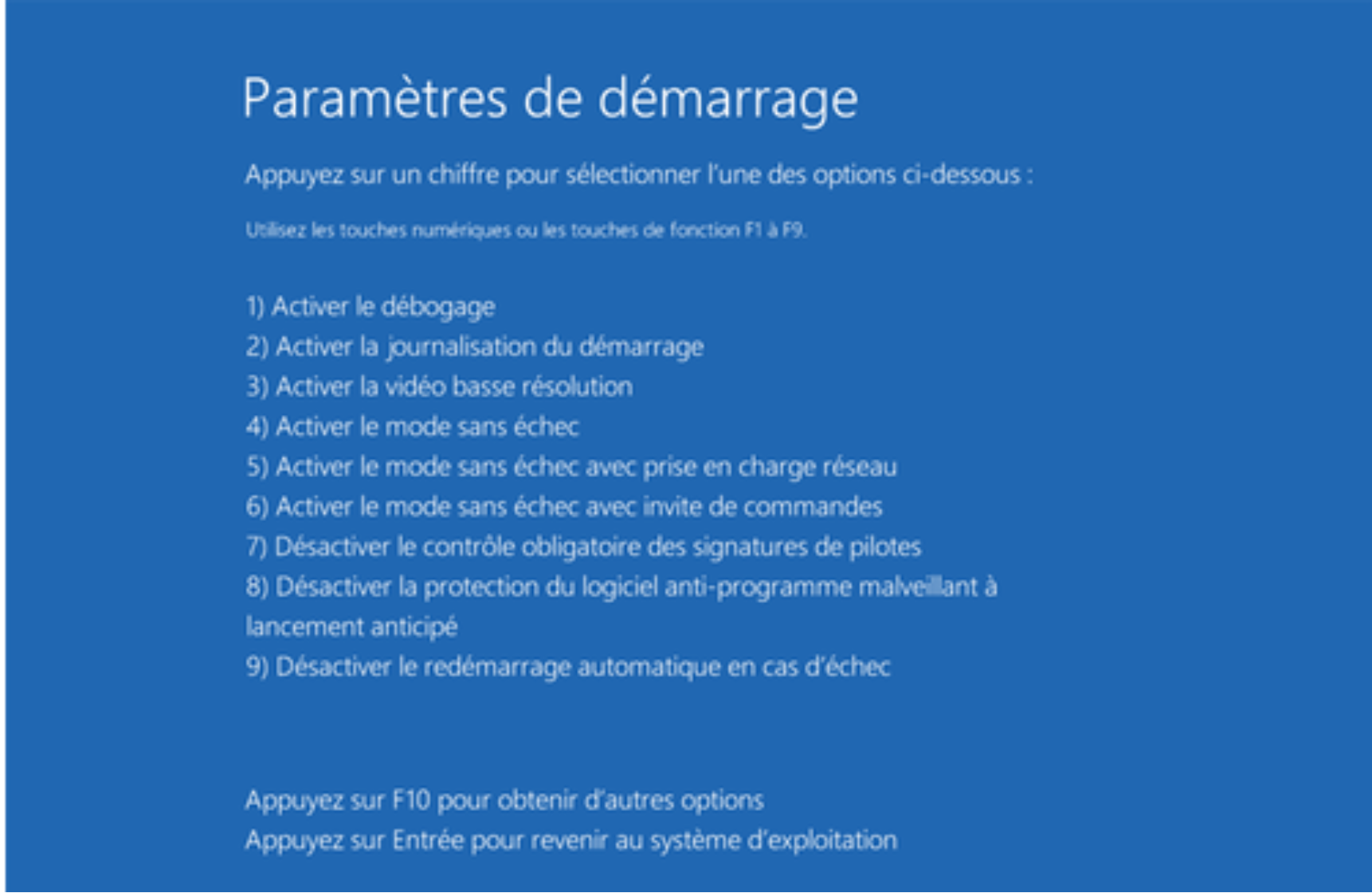

✔ CHANGER LA CARTE MÈRE - 11. Configuration du BIOS/UEFI et test

•        REFERMER LE BOÎTIER, REBRANCHER L’ALIMENTATION SECTEUR ET ALLUMER.

•        ENTRER DANS LE BIOS/UEFI ET VÉRIFIER QUE TOUS LES COMPOSANTS SONT DÉTECTÉS (CPU, RAM, STOCKAGE).

•        RESTAURER LES PARAMÈTRES NOTÉS À L’ÉTAPE 1 : MODE SATA, PROFIL XMP/DOCP, ORDRE DE DÉMARRAGE.

•        SAUVEGARDER ET QUITTER LE BIOS (F10 EN GÉNÉRAL), PUIS VÉRIFIER LE DÉMARRAGE COMPLET DU SYSTÈME

💡 Conseil

Si le système ne démarre pas, vérifier en priorité les branchements d’alimentation (24 broches et CPU 8 broches) et le connecteur Power SW de façade.

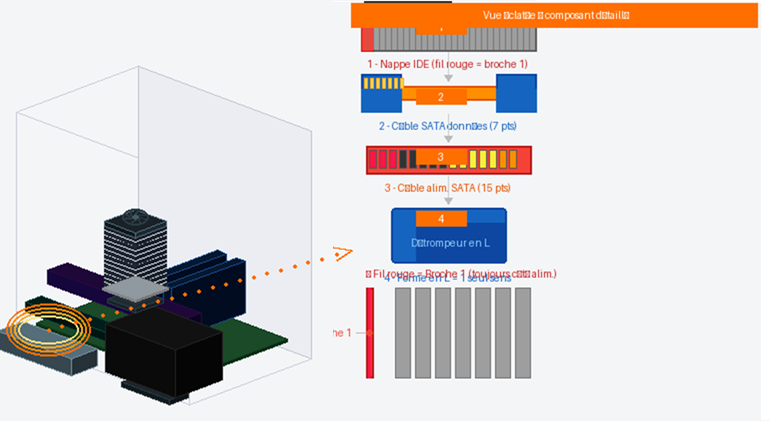

✔ CHANGER LA NAPPE CONTRÔLEUR (IDE OU SATA)

1        MISE HORS TENSION ET DÉBRANCHEMENT SECTEUR→CHOC ÉLECTRIQUE

2        PROTECTION ANTISTATIQUE (BRACELET ESD) →DESTRUCTION ESD

3        IDENTIFIER LE TYPE DE NAPPE (IDE OU SATA)                           -

4a      DÉCONNEXION DE L’ANCIENNE NAPPE IDE→MAUVAIS SENS → CONTRÔLEUR HS

4b      DÉCONNEXION ANCIEN CÂBLE SATA (DONNÉES + ALIM)         -

5        RECONNEXION NAPPE IDE : FIL ROUGE = BROCHE 1→INVERSION → NON RECONNU

6        RECONNEXION CÂBLE SATA : CONNECTEUR EN L                      -

7        REFERMER, REBRANCHER, RALLUMER                                       -

8        VÉRIFICATION DÉTECTION DANS LE BIOS→NON DÉTECTÉ SI MAL BRANCHÉ

✔ CHANGER LA NAPPE CONTRÔLEUR - 1. Mise hors tension et sécurité électrique

•        FERMER L’ORDINATEUR CORRECTEMENT (DÉMARRER → ARRÊTER) ET METTRE L’ÉCRAN HORS TENSION.

•        DÉBRANCHER LE CÂBLE D’ALIMENTATION SECTEUR DE L’ORDINATEUR ET DE L’ÉCRAN.

•        ATTENDRE 30 SECONDES POUR LA DÉCHARGE DES CONDENSATEURS DE L’ALIMENTATION.

✔ CHANGER LA NAPPE CONTRÔLEUR - 2. Protection contre l’électricité statique (ESD)

•        PORTER UN BRACELET ANTISTATIQUE (ESD) RELIÉ AU CHÂSSIS MÉTALLIQUE, OU TOUCHER UN MEUBLE MÉTALLIQUE AVANT TOUTE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L’INTERVENTION : LA MARCHE ACCUMULE DES CHARGES ÉLECTROSTATIQUES.

•        TOUCHER À NOUVEAU UN OBJET MÉTALLIQUE APRÈS TOUT DÉPLACEMENT AVANT DE REPRENDRE

💡 Conseil

Conserver les nappes dans leur emballage jusqu’à l’installation. Même si les nappes sont moins sensibles à l’ESD que les puces, les connecteurs de la carte mère, eux, le sont.

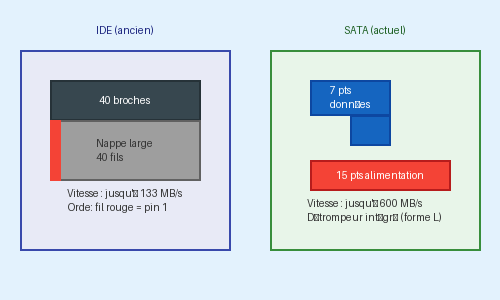

CHANGER LA NAPPE CONTRÔLEUR - 3. Identifier le type de nappe à remplacer

DEUX NORMES COEXISTENT SELON L’ÂGE DE L’ORDINATEUR :

•        IDE (ATA/PATA) : NAPPE PLATE LARGE DE 40 OU 80 CONDUCTEURS, CONNECTEURS RECTANGULAIRES À 40 BROCHES. UN FIL ROUGE (OU POINTILLÉS ROUGES) MARQUE LE BORD CORRESPONDANT À LA BROCHE 1.
•        SATA : CÂBLE FIN DE 7 CONDUCTEURS POUR LES DONNÉES, AVEC UN CONNECTEUR EN FORME DE L. L’ALIMENTATION EST ASSURÉE PAR UN CÂBLE SÉPARÉ À 15 BROCHES, DISTINCT DU CÂBLE DE DONNÉES

ℹ Informations

Les ordinateurs récents (après 2010) utilisent exclusivement le SATA. Les machines plus anciennes peuvent avoir des contrôleurs IDE ou un mélange des deux.

✔ CHANGER LA NAPPE CONTRÔLEUR - 4a. Déconnexion et reconnexion d’une nappe IDE

•        REPÉRER LE CÔTÉ DE LA NAPPE MARQUÉ PAR DES POINTILLÉS OU UN FIL ROUGE : IL CORRESPOND À LA BROCHE 1 (NUMÉRO LE PLUS FAIBLE INDIQUÉ SUR LE CONNECTEUR).
•        DÉCONNECTER LA NAPPE EN TIRANT FERMEMENT MAIS SANS TORSION SUR LE CONNECTEUR - JAMAIS SUR LES FILS EUX-MÊMES.
•        CONNECTER LA NOUVELLE NAPPE : LE FIL ROUGE ALIGNÉ AVEC LA BROCHE 1 DU CONNECTEUR CARTE MÈRE (GÉNÉRALEMENT MARQUÉ « 1 » OU PAR UN DÉTROMPEUR EN PLASTIQUE).
•        BRANCHER L’AUTRE EXTRÉMITÉ SUR LE LECTEUR OU DISQUE DUR : LE CONNECTEUR LE PLUS ÉLOITÉNÉ DE LA CARTE MÈRE CORRESPOND AU PÉRIPHÉRIQUE MAÎTRE (MASTER), LE CONNECTEUR DU MILIEU À L’ESCLAVE (SLAVE) SI PRÉSENT

⚠ Attention

Un mauvais sens d’insertion de la nappe IDE peut empêcher le démarrage ou endommager le contrôleur. Toujours vérifier l’alignement du fil rouge avec la broche 1 avant de remettre sous tension.

✔ CHANGER LA NAPPE CONTRÔLEUR - 4b. Déconnexion et reconnexion d’un câble SATA

•        DÉCONNECTER LE CÂBLE SATA DE DONNÉES EN APPUYANT SUR LE CLIP DE VERROUILLAGE DU CONNECTEUR (LAME EN PLASTIQUE SUR LE DESSUS) AVANT DE TIRER.

•        DÉCONNECTER ÉGALEMENT LE CÂBLE D’ALIMENTATION SATA (15 BROCHES) RELIÉ AU BLOC D’ALIMENTATION.

•        CONNECTER LE NOUVEAU CÂBLE SATA DE DONNÉES : LE CONNECTEUR EN L S’INSÈRE DANS UN SEUL SENS GRÂCE À SON DÉTROMPEUR - NE PAS FORCER.

•        RECONNECTER LE CÂBLE D’ALIMENTATION SATA SUR LE DISQUE OU LECTEUR.

•        BRANCHER L’AUTRE EXTRÉMITÉ DU CÂBLE DE DONNÉES SUR UN PORT SATA LIBRE DE LA CARTE MÈRE (PORTS GÉNÉRALEMENT NUMÉROTÉS SATA0, SATA1, ETC.).

💡 Conseil

Privilégier les ports SATA numérotés 0 ou 1 pour les disques de démarrage, qui offrent généralement les meilleures performances (SATA III / 6 Gb/s) selon le manuel de la carte mère.

✔ CHANGER LA NAPPE CONTRÔLEUR - 5. Remontage et vérification

•        REFERMER LE BOÎTIER DU PC EN REPLACANT LE PANNEAU LATÉRAL.

•        REBRANCHER L’ALIMENTATION SECTEUR DE L’ORDINATEUR ET DE L’ÉCRAN.

•        RALLUMER L’ORDINATEUR ET ENTRER DANS LE BIOS/UEFI (SUPPR OU F2 AU DÉMARRAGE) POUR VÉRIFIER QUE LE DISQUE OU LECTEUR EST BIEN DÉTECTÉ.

•        VÉRIFIER L’ORDRE DE DÉMARRAGE (BOOT ORDER) DANS LE BIOS SI NÉCESSAIRE, PUIS SAUVEGARDER ET QUITTER (F10)

ℹ Informations

Si le disque n’est pas détecté au démarrage, vérifier en priorité : 1º le câble de données bien enclenché, 2º le câble d’alimentation connecté, 3º pour l’IDE le sens du fil rouge.

ℹ Informations

Les normes IDE (PATA) et SATA ne sont pas compatibles entre elles. Un adaptateur IDE/SATA existe mais il est préférable de remplacer directement le périphérique par un modèle SATA sur les machines hybrides.

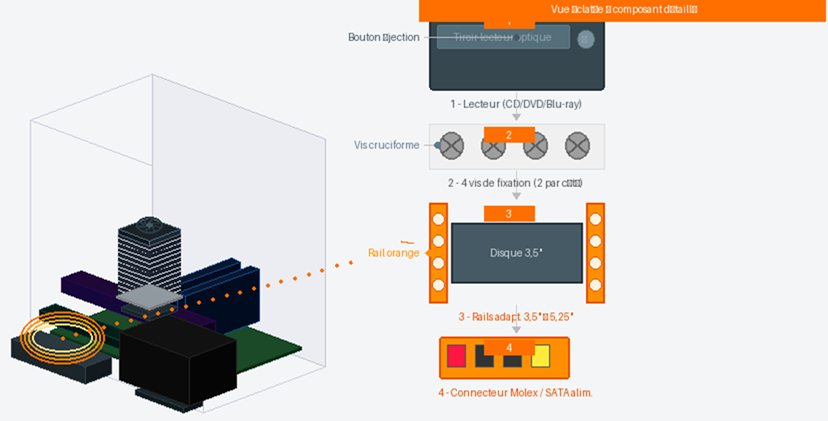

✔ CHANGER LE LECTEUR DE DISQUE

1      MISE HORS TENSION ET DÉBRANCHEMENT SECTEUR→CHOC ÉLECTRIQUE

2      PROTECTION ANTISTATIQUE (BRACELET ESD) →DESTRUCTION ESD

3      DÉCONNEXION ALIMENTATION ET NAPPE DE L’ANCIEN LECTEUR  -

4      RETRAIT DE L’ANCIEN LECTEUR (4 VIS)                                         -

5      VÉRIFIER FORMAT / PRÉPARER RAILS SI NÉCESSAIRE→LECTEUR MAL FIXÉ → VIBRATIONS

6      INTRODUIRE ET VISSER LE NOUVEAU LECTEUR (4 VIS) →VIS TROP SERRÉES → DÉFORMATION

7      CONNECTER LA NAPPE

8      BRANCHER L’ALIMENTATION (DÉTROMPEUR)                            -

9      REFERMER, REBRANCHER, RALLUMER                                         -

10    VÉRIFIER LA DÉTECTION BIOS ET SYSTÈME→NON DÉTECTÉ SI MAL BRANCHÉ

ℹ Informations

Les lecteurs optiques modernes (graveurs Blu-ray, etc.) sont tous en interface SATA. Les disques durs et SSD 2,5pouces et 3,5pouces sont également en SATA ou NVMe (M.2). L’interface IDE est considérée comme obsolète depuis 2010.

✔ CHANGER LE DISQUE / LECTEUR – avant tout

•        SAUVEGARDER LES DONNÉES DU DISQUE DÉFECTUEUX

💡 Conseil

solution de dernier secours : un disque dur qui ne fonctionne plus peut éventuellement être débloqué momentanément après un passage au congélateur

✔ CHANGER LE DISQUE / LECTEUR - 1. Mise hors tension et sécurité électrique

•        FERMER L’ORDINATEUR CORRECTEMENT ET METTRE L’ÉCRAN HORS TENSION.

•        DÉBRANCHER LE CÂBLE D’ALIMENTATION SECTEUR DE L’ORDINATEUR ET DE L’ÉCRAN.

•        ATTENDRE 30 SECONDES POUR LA DÉCHARGE DES CONDENSATEURS DE L’ALIMENTATION

✔ CHANGER LE DISQUE / LECTEUR - 2. Protection contre l’électricité statique

•        PORTER UN BRACELET ANTISTATIQUE (ESD) RELIÉ AU CHÂSSIS, OU TOUCHER UN MEUBLE MÉTALLIQUE AVANT TOUTE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L’INTERVENTION ; SI NÉCESSAIRE, TOUCHER À NOUVEAU UN OBJET MÉTALLIQUE AVANT DE REPRENDRE

✔ CHANGER LE DISQUE / LECTEUR - 3. Déconnexion de l’ancien lecteur

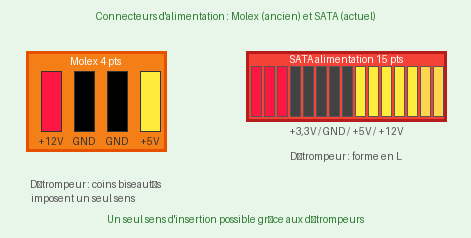

•        DÉBRANCHER LE CONNECTEUR D’ALIMENTATION DU LECTEUR (MOLEX 4 BROCHES POUR LES ANCIENS LECTEURS IDE, CONNECTEUR SATA 15 BROCHES POUR LES LECTEURS RÉCENTS).

•        DÉBRANCHER LA NAPPE DE DONNÉES (NAPPE IDE LARGE OU CÂBLE SATA FIN SELON LE MODÈLE)

✔ CHANGER LE DISQUE / LECTEUR - 4. Retrait de l’ancien lecteur

•        ENLEVER LES VIS DE FIXATION (2 DE CHAQUE CÔTÉ, SOIT 4 VIS AU TOTAL) QUI MAINTIENNENT LE LECTEUR DANS LA BAIE.

•        FAIRE GLISSER LE LECTEUR VERS L’AVANT DU BOÎTIER POUR LE RETIRER

💡 Conseil

Certains boîtiers utilisent un système de fixation sans vis (clips latéraux ou rail coulissant). Vérifier le type de fixation avant de chercher des vis.

 ✔ CHANGER LE DISQUE / LECTEUR - 5. Préparation du nouveau lecteur

VÉRIFIER LE FORMAT DU NOUVEAU LECTEUR PAR RAPPORT À LA BAIE DISPONIBLE :

•        FORMAT 5,25" : LECTEUR OPTIQUE (CD/DVD/BLU-RAY) - S’INSTALLE DIRECTEMENT DANS UNE BAIE 5,25".

•        FORMAT 3,5" : DISQUE DUR, LECTEUR DE DISQUETTE - S’INSTALLE DANS UNE BAIE 3,5", OU EN BAIE 5,25" AVEC DES RAILS ADAPTATEURS.

•        FORMAT 2,5" : DISQUE DUR PORTABLE, SSD - NÉCESSITE UN ADAPTATEUR 2,5" → 3,5" OU 5,25"

⚠ Attention

Si le lecteur est de format 3" (3,5") pour un emplacement 5" (5,25"), utiliser impérativement des rails intermédiaires. Un lecteur mal fixé peut vibrer, générer du bruit et s’endommager à l’usage.

✔ CHANGER LE DISQUE / LECTEUR - 6. Installation et fixation du nouveau lecteur

•        INTRODUIRE LE NOUVEAU LECTEUR DANS LA BAIE EN LE GLISSANT DEPUIS L’AVANT DU BOÎTIER.

•        ALIGNER LES TROUS DE VIS DU LECTEUR AVEC CEUX DE LA BAIE.

•        FIXER LE LECTEUR AVEC DEUX VIS DE CHAQUE CÔTÉ (4 VIS AU TOTAL). NE PAS TROP SERRER POUR ÉVITER DE DÉFORMER LE BOÎTIER DU LECTEUR

💡 Conseil

Visser les vis à la main en premier, en diagonale, avant de les serrer définitivement - cela assure un bon alignement sans contrainte mécanique.

✔ CHANGER LE DISQUE / LECTEUR - 7. Connexion de la nappe de données

•        RELIER LA NAPPE DE DONNÉES AU NOUVEAU LECTEUR :

•        CÂBLE SATA : LE CONNECTEUR EN L NE PEUT S’INSÉRER QUE DANS UN SEUL SENS GRÂCE À SON DÉTROMPEUR

✔ CHANGER LE DISQUE / LECTEUR - 8. Connexion de l’alimentation

BRANCHER UN CONNECTEUR D’ALIMENTATION LIBRE PROVENANT DU BLOC D’ALIMENTATION :

•        SATA 15 BROCHES : POUR LES LECTEURS SATA. LE CONNECTEUR EN L EMPÊCHE ÉGALEMENT L’INVERSION

⚠ Attention

Vérifier que le bloc d’alimentation supporte la puissance supplémentaire

 ✔ CHANGER LE DISQUE / LECTEUR - 9. Remontage et vérification

•        REFERMER LE BOÎTIER EN REPOSANT LE PANNEAU LATÉRAL.

•        REBRANCHER LE CÂBLE D’ALIMENTATION SECTEUR DE L’ORDINATEUR ET DE L’ÉCRAN.

•        RALLUMER L’ORDINATEUR ET VÉRIFIER DANS LE BIOS/UEFI QUE LE NOUVEAU LECTEUR EST BIEN DÉTECTÉ.

•        VÉRIFIER (GESTIONNAIRE DE PÉRIPHÉRIQUES / EXPLORATEUR DE FICHIERS) QUE LE LECTEUR EST RECONNU PAR LE SYSTÈME

ℹ Informations

Si le lecteur n’est pas détecté : vérifier dans l’ordre
1 le câble d’alimentation
2 le câble de données
3 le port SATA sur la carte mère (en tester un autre).

ℹ Informations

Certaines machines sont livrées sans CD d'installation ; les fichiers d'installation peuvent éventuellement figurer sur une partition à part du même disque

✔ CHANGER LA CARTE GRAPHIQUE

1      MISE HORS TENSION ET DÉBRANCHEMENT SECTEUR→CHOC ÉLECTRIQUE

2      PROTECTION ANTISTATIQUE (BRACELET ESD) →DESTRUCTION ESD

3      DÉSINSTALLER LES ANCIENS PILOTES SOUS WINDOWS→CONFLIT DE PILOTES

4      DÉBRANCHER ALIMENTATION PCIE + VIS + CLIP PCIE→CASSE SLOT SI ON FORCE

5      RETIRER L’ANCIENNE CARTE                                                         -

6      EMBOÎTER LA NOUVELLE CARTE (CLIC DU CLIP) →CARTE MAL INSÉRÉE

7      VISSER L’ÉQUERRE À L’ARRIÈRE DU BOÎTIER                                -

8      BRANCHER L’ALIMENTATION PCIE (6 OU 8 BROCHES) →CARTE NON FONCTIONNELLE

9      RELIER LES CARTES PAR CROSSFIRE/NVLINK SI NÉCESSAIRE       -

10    REFERMER + REBRANCHER ÉCRAN SUR LA NOUVELLE CARTE→ÉCRAN NOIR SI SUR CARTE MÈRE

11    INSTALLER PILOTES (CD OU SITE FABRICANT) + REDÉMARRER→AFFICHAGE DÉGRADÉ SANS PILOTE

12    PARAMÉTRER RÉSOLUTION, HZ ET COULEURS                            -

✔ CHANGER LA CARTE GRAPHIQUE - 1. Mise hors tension et sécurité électrique

•        FERMER L’ORDINATEUR CORRECTEMENT ET METTRE L’ÉCRAN HORS TENSION.

•        DÉBRANCHER L’ALIMENTATION SECTEUR DE L’ORDINATEUR ET DE L’ÉCRAN.

•        ATTENDRE 30 SECONDES POUR LA DÉCHARGE DES CONDENSATEURS

✔ CHANGER LA CARTE GRAPHIQUE - 2. Protection contre l’électricité statique

•        PORTER UN BRACELET ANTISTATIQUE (ESD) RELIÉ AU CHÂSSIS, OU TOUCHER UN MEUBLE MÉTALLIQUE AVANT TOUTE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L’INTERVENTION ; SI NÉCESSAIRE, TOUCHER À NOUVEAU UN OBJET MÉTALLIQUE AVANT DE REPRENDRE

✔ CHANGER LA CARTE GRAPHIQUE - 3. Retrait de l’ancienne carte graphique

•        DÉSINSTALLER LES PILOTES (DRIVERS) DE L’ANCIENNE CARTE SOUS WINDOWS AVANT DE PROCÉDER AU REMPLACEMENT PHYSIQUE, AFIN D’ÉVITER TOUT CONFLIT.

•        DÉBRANCHER LE OU LES CONNECTEURS D’ALIMENTATION PCIE RELIÉS À LA CARTE GRAPHIQUE (6 OU 8 BROCHES).

•        DÉVISSER LA VIS DE FIXATION DE L’ÉQUERRE DE LA CARTE À L’ARRIÈRE DU BOÎTIER.

•        APPUYER SUR LE CLIP DE VERROUILLAGE DU SLOT PCIE X16 (À L’EXTRÉMITÉ DU SLOT) ET TIRER LA CARTE VERS LE HAUT POUR LA DÉBOÎTER.

•        POSER L’ANCIENNE CARTE SUR UNE SURFACE ANTISTATIQUE À L’ABRI DES CHOCS

⚠ Attention

Ne jamais tirer sur la carte sans avoir d’abord pressé le clip de verrouillage et débranché les câbles d’alimentation. Forcer peut casser le slot PCIe ou l’équerre.

✔ CHANGER LA CARTE GRAPHIQUE - 4. Installation de la nouvelle carte graphique

•        VÉRIFIER QUE LA NOUVELLE CARTE EST COMPATIBLE AVEC LE SLOT PCIE X16 DE LA CARTE MÈRE ET QUE SON ENCOMBREMENT (LONGUEUR, ÉPAISSEUR) EST COMPATIBLE AVEC LE BOÎTIER.
•        RETIRER LE OU LES CAPOTS D’OBTURATION À L’ARRIÈRE DU BOÎTIER CORRESPONDANT AUX EMPLACEMENTS QU’OCCUPERA LA CARTE.
•        ALIGNER LA CARTE GRAPHIQUE AVEC LE SLOT PCIE X16, LE CONNECTEUR DORÉ VERS LE BAS.

•        EMBOÎTER LA CARTE EN APPUYANT FERMEMENT ET UNIFORMÉMENT JUSQU’AU CLIC DU CLIP DE VERROUILLAGE.

•        VISSER L’ÉQUERRE DE LA CARTE À L’ARRIÈRE DU BOÎTIER

💡 Conseil

Les cartes graphiques modernes occupent souvent 2 ou 3 emplacements en hauteur (double ou triple slot). Vérifier que les autres cartes installées ne gênent pas l’installation.

✔ CHANGER LA CARTE GRAPHIQUE - 5. Branchement de l’alimentation

BRANCHER LES CONNECTEURS D’ALIMENTATION PCIE PROVENANT DU BLOC D’ALIMENTATION SUR LES EMPLACEMENTS PRÉVUS À CET EFFET SUR LA CARTE GRAPHIQUE (GÉNÉRALEMENT SUR LE DESSUS OU CÔTÉ DE LA CARTE)
•        6 BROCHES : JUSQU’À 75W SUPPLÉMENTAIRES - CARTES MILIEU DE GAMME.

•        8 BROCHES (6+2) : JUSQU’À 150W SUPPLÉMENTAIRES - CARTES HAUT DE GAMME. LES 2 BROCHES SUPPLÉMENTAIRES SE CLIPSENT SUR LE CONNECTEUR 6 BROCHES.

•        DEUX CONNECTEURS : CERTAINES CARTES TRÈS PUISSANTES REQUIÈRENT DEUX CONNECTEURS (EX. : 8+8 OU 6+8 BROCHES).

ℹ Informations

Les cartes graphiques puissantes nécessitent une alimentation dédiée en plus du slot PCIe

⚠ Attention

Ne pas démarrer l’ordinateur sans avoir branché l’alimentation PCIe si la carte en requière une. La carte ne fonctionnera pas ou pourrait être endommagée.

✔ CHANGER LA CARTE GRAPHIQUE - 6. Configuration multi-GPU : CrossFire / NVLink (optionnel)

SI DEUX CARTES GRAPHIQUES IDENTIQUES SONT INSTALLÉES POUR UNE CONFIGURATION MULTI-GPU
•        AMD CROSSFIRE : RELIER LES DEUX CARTES PAR LE CROSSFIRE BRIDGE (CAVALIER SOUPLE SE CLIPSANT SUR LES CONNECTEURS EN HAUT DES CARTES).

•        NVIDIA NVLINK : RELIER LES DEUX CARTES PAR LE NVLINK BRIDGE (CONNECTEUR RIGIDE OU SOUPLE SELON LES MODÈLES).       .

⚠ Attention

Vérifier que les deux slots Pcie utilisés sont bien en x16 ou x8 - les slots x4 ou x1 ne sont pas compatibles

ℹ Informations

Les configurations multi-GPU sont de moins en moins supportées par les jeux modernes. Les technologies SLI (NVIDIA) et CrossFire (AMD) sont dépréciées depuis 2020 au profit de solutions mono-GPU plus puissantes.

 CHANGER LA CARTE GRAPHIQUE - 7. Remontage et connexion des périphériques

•        REFERMER LE BOÎTIER EN REPOSITIONNANT LE PANNEAU LATÉRAL.
•        REBRANCHER LE CÂBLE D’ÉCRAN SUR LA NOUVELLE CARTE GRAPHIQUE (HDMI, DISPLAYPORT, DVI SELON LES CONNECTEURS DISPONIBLES).
•        REBRANCHER L’ALIMENTATION SECTEUR ET ALLUMER L’ORDINATEUR    .

💡 Conseil

Brancher l’écran sur la carte graphique dédiée et non sur la sortie de la carte mère. Si l’écran reste noir, vérifier ce point en premier.

✔ CHANGER LA CARTE GRAPHIQUE - 8. Installation des pilotes et paramétrage

•        INSÉRER LE CD/DVD FOURNI AVEC LA CARTE GRAPHIQUE ET INSTALLER LE PILOTE (DRIVER), OU TÉLÉCHARGER LA DERNIÈRE VERSION DIRECTEMENT SUR LE SITE DU FABRICANT (AMD, NVIDIA OU INTEL).

•        REDÉMARRER L’ORDINATEUR APRÈS INSTALLATION DU PILOTE POUR QUE LES MODIFICATIONS SOIENT PRISES EN COMPTE.

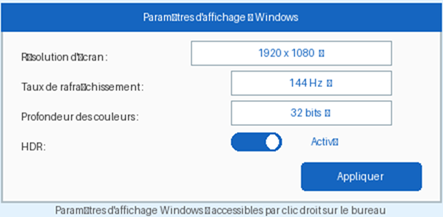

•        PARAMÉTRER LA RÉSOLUTION, LE TAUX DE RAFRAÎCHISSEMENT ET LA PROFONDEUR DES COULEURS :
          - SOUS WINDOWS : CLIC DROIT SUR LE BUREAU → PARAMÈTRES D’AFFICHAGE → RÉSOLUTION D’ÉCRAN.
          - VIA L’UTILITAIRE FABRICANT : PANNEAU DE CONFIGURATION NVIDIA, AMD RADEON SOFTWARE OU INTEL GRAPHICS COMMAND CENTER.

💡 Conseil

Toujours choisir la résolution native de l’écran (indiquée dans ses caractéristiques) et le taux de rafraîchissement maximum supporté pour une image optimale.

ℹ Informations

La plupart des cartes graphiques modernes (NVIDIA RTX 40xx, AMD RX 7000) nécessitent un bloc d’alimentation d’au moins 650W à 850W. Vérifier la puissance du bloc d’alimentation avant tout achat.
