D. L'ÉVOLUTION DES CONFIGURATIONS

💡 Conseil

Les opérations décrites ci-dessous sont grandement facilitées dans les systèmes plug and play puisqu'il suffit de brancher le périphérique et que la partie reconnaissance et la partie paramétrage sont automatiquement effectuées par le système lorsqu'on le rallume

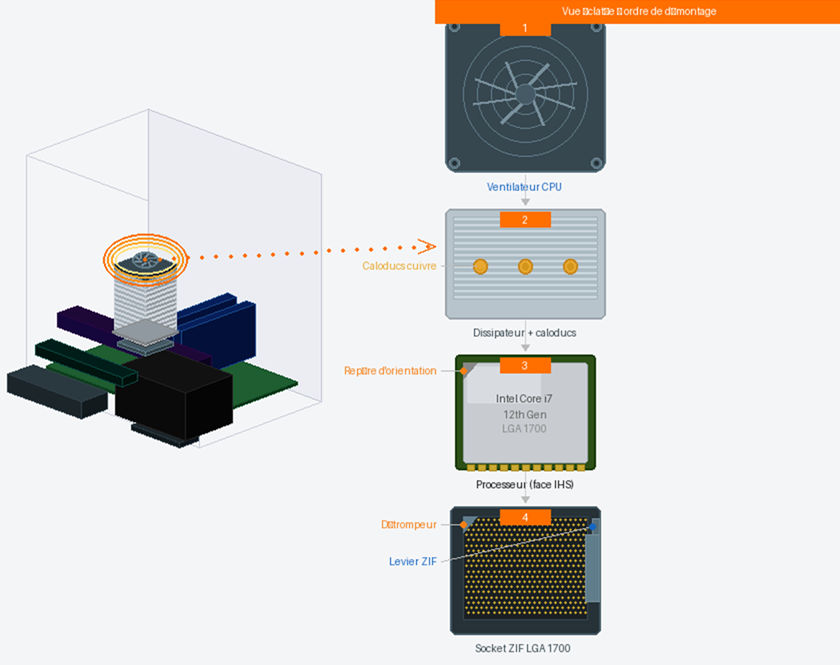

  ✔ CHANGER LE PROCESSEUR

1   MISE HORS TENSION ET DÉBRANCHEMENT→CHOC ÉLECTRIQUE

2   PROTECTION ANTISTATIQUE (BRACELET ESD) →DESTRUCTION ESD

3   LOCALISATION DU PROCESSEUR                                       -

4   RETRAIT DU VENTILATEUR (DÉBRANCHER, DÉVISSER) →CASSER LES BROCHES

5   LEVER LE LEVIER ZIF ET EXTRAIRE LE PROCESSEUR→CASSER LES BROCHES

6   ALIGNER ET INSÉRER LE NOUVEAU PROCESSEUR→MAUVAIS SENS → DESTRUCTION

7   ABAISSER LE LEVIER ZIF                                                      -

8   REMONTAGE ET TEST AU BIOS                                          -

💡 Conseil

S'assurer auparavant de la compatibilité du processeur avec la carte mère

✔ CHANGER LE PROCESSEUR - 1. Mise hors tension et sécurité électrique

•        ÉTEINDRE CORRECTEMENT LE SYSTÈME D'EXPLOITATION (DÉMARRER → ARRÊTER).

•        FERMER L'ORDINATEUR ET METTRE L'ÉCRAN HORS TENSION.

•        DÉBRANCHER LE CÂBLE D'ALIMENTATION SECTEUR DE L'ORDINATEUR ET DE L'ÉCRAN - NE PAS SE CONTENTER DE L'ÉTEINDRE.

•        ATTENDRE 30 SECONDES APRÈS LE DÉBRANCHEMENT POUR QUE LES CONDENSATEURS SE DÉCHARGENT

✔ CHANGER LE PROCESSEUR - 2. Protection contre l'électricité statique (ESD)

•        PORTER UN BRACELET ANTISTATIQUE (ESD WRIST STRAP) RELIÉ À UN POINT DE MASSE, OU À DÉFAUT, TOUCHER UN MEUBLE MÉTALLIQUE MIS À LA TERRE AVANT TOUTE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L'INTERVENTION : LA MARCHE GÉNÈRE DES CHARGES ÉLECTROSTATIQUES (si des déplacements sont nécessaires, toucher de nouveau un meuble métallique avant de reprendre la manipulation)

•        TRAVAILLER DE PRÉFÉRENCE SUR UNE SURFACE ANTISTATIQUE (TAPIS ESD).

💡 Conseil

Conserver les composants dans leurs sachets antistatiques tant qu'ils ne sont pas installés

 ✔ CHANGER LE PROCESSEUR - 3. Ouverture du boîtier et localisation du processeur

•        RETIRER LE PANNEAU LATÉRAL DU BOÎTIER (GÉNÉRALEMENT FIXÉ PAR DEUX VIS À L'ARRIÈRE).

•        REPÉRER LA CARTE MÈRE ET LOCALISER LE PROCESSEUR, RECONNAISSABLE PAR SON VENTILATEUR/DISSIPATEUR THERMIQUE (HEATSINK).

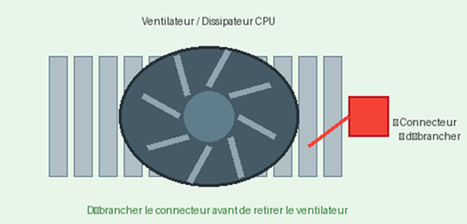

✔ CHANGER LE PROCESSEUR - 4. Retrait du ventilateur et du dissipateur

•        LOCALISER LE CONNECTEUR D'ALIMENTATION DU VENTILATEUR SUR LA CARTE MÈRE (SOUVENT LABELLISÉ CPU_FAN).

•        DÉBRANCHER DÉLICATEMENT LE CONNECTEUR DU VENTILATEUR EN APPUYANT SUR LE CLIP DE VERROUILLAGE.

•        DÉVISSER OU DÉSENCLIQUER LE SYSTÈME DE FIXATION DU DISSIPATEUR (CLIPS, VIS EN CROIX, SYSTÈME PUSH-PIN SELON LES MODÈLES).

•        RETIRER LE DISSIPATEUR EN EFFECTUANT UNE LÉGÈRE ROTATION POUR DÉCOLLER LA PÂTE THERMIQUE, PUIS SOULEVER.

⚠ Attention

Ne pas forcer si le dissipateur résiste. La pâte thermique peut coller. Une légère rotation suffit à décoller sans endommager les broches du processeur

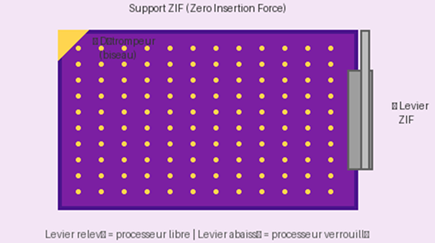

 CHANGER LE PROCESSEUR - 5. Extraction du processeur (support ZIF)

•        REPÉRER LE LEVIER MÉTALLIQUE SUR LE CÔTÉ DU SUPPORT ZIF.

•        RELEVER LE LEVIER VERTICALEMENT (90°) POUR DÉVERROUILLER LE SUPPORT ET LIBÉRER LE PROCESSEUR. le processeur peut alors être extrait sans aucune force, en le soulevant simplement à la verticale.

•        OBSERVER LA POSITION DU DÉTROMPEUR : UN OU DEUX COINS DU SUPPORT SONT BISEAUTÉS OU MARQUÉS D'UN REPÈRE (TRIANGLE, POINT DORÉ OU ENCOCHE).

💡 Conseil

Mémoriser ou photographier l'orientation du processeur avant de le retirer : le détrompeur du nouveau processeur doit s'aligner avec celui du support.

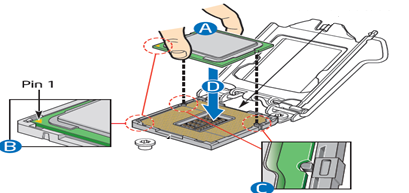

  ✔ CHANGER LE PROCESSEUR - 6. Installation du nouveau processeur

•        IDENTIFIER LE REPÈRE DE POSITIONNEMENT DU NOUVEAU PROCESSEUR (TRIANGLE, ENCOCHE OU COIN BISEAUTÉ SUR L'EMBALLAGE).

•        ALIGNER CE REPÈRE AVEC LE DÉTROMPEUR CORRESPONDANT SUR LE SUPPORT ZIF.

•        POSER DÉLICATEMENT LE PROCESSEUR DANS LE SUPPORT, EN LE GUIDANT VERTICALEMENT - IL DOIT S'INSÉRER SANS AUCUNE PRESSION.

•        VÉRIFIER VISUELLEMENT QUE LE PROCESSEUR EST BIEN CENTRÉ ET QUE TOUTES LES BROCHES SONT EN REGARD DES ORIFICES.

•        RABATTRE LE LEVIER ZIF POUR VERROUILLER LE PROCESSEUR EN PLACE

⚠ Attention

Un mauvais positionnement du processeur peut plier ou casser les broches du support et détruire irrémédiablement la carte mère ou le processeur. Ne jamais forcer.

  ✔ CHANGER LE PROCESSEUR - 7. Remontage et finalisation

•        APPLIQUER UNE FINE COUCHE DE PÂTE THERMIQUE (DE LA TAILLE D'UN GRAIN DE RIZ) AU CENTRE DU PROCESSEUR SI LE DISSIPATEUR N'EN EST PAS PRÉ-ÉQUIPÉ.

•        REMONTER LE DISSIPATEUR THERMIQUE EN ALIGNANT LES VIS OU CLIPS AVEC LES TROUS PRÉVUS SUR LA CARTE MÈRE.

•        VISSER OU CLIPSER LE DISSIPATEUR UNIFORMÉMENT, EN CROIX, POUR RÉPARTIR LA PRESSION.

•        REBRANCHER LE CONNECTEUR DU VENTILATEUR SUR LA PRISE CPU_FAN DE LA CARTE MÈRE.

•        REFERMER LE BOÎTIER, REBRANCHER L'ALIMENTATION SECTEUR.

•        ALLUMER L'ORDINATEUR ET VÉRIFIER DANS LE BIOS QUE LE NOUVEAU PROCESSEUR EST RECONNU (

ℹ Informations

Les procédures peuvent varier légèrement selon les modèles de processeurs (Intel LGA, AMD AM4/AM5, etc.). Toujours consulter la documentation du fabricant de la carte mère

✔ RAJOUTER DE LA MÉMOIRE RAM

1   MISE HORS TENSION ET DÉBRANCHEMENT SECTEUR→CHOC ÉLECTRIQUE

2   PROTECTION ANTISTATIQUE (BRACELET ESD) → DESTRUCTION ESD

3   IDENTIFIER TYPE, SLOTS ET CONFIG. ACTUELLE→ACHAT INCOMPATIBLE

4   VÉRIFIER LE MANUEL (COMBINAISONS AUTORISÉES) →INSTABILITÉ SYSTÈME

5   CHOISIR LES BARRETTES (TYPE, CAPACITÉ, FRÉQUENCE) →INCOMPATIBILITÉ PHYSIQUE

6   ÉCARTER LES CROCHETS + ALIGNER L’ENCOCHE                                 -

7   INSÉRER À LA VERTICALE JUSQU’AU CLIC→CLIC ABSENT = MAL INSÉRÉE

8   VÉRIFIER QUE LES 2 CROCHETS SONT VERROUILLÉS→NON RECONNUE SI MAL INSÉRÉE

9   REFERMER + REBRANCHER                                                              -

10 VÉRIFIER RECONNAISSANCE DANS BIOS/UEFI→BIPS = PROBLÈME INSERTION

11 ACTIVER PROFIL XMP/DOCP SI BESOIN→RAM À FRÉQUENCE RÉDUITE

💡 Conseil

Si l’ordinateur bipe au démarrage après ajout de RAM :
1º vérifier l’insertion des barrettes,
2º tester les barrettes une par une,
3º consulter le code de bip du BIOS dans le manuel de la carte mère pour identifier le problème.

✔ RAJOUTER DE LA MÉMOIRE RAM - 1. Mise hors tension et sécurité électrique

•        ÉTEINDRE CORRECTEMENT LE SYSTÈME D'EXPLOITATION (DÉMARRER → ARRÊTER).

•        FERMER L'ORDINATEUR ET METTRE L'ÉCRAN HORS TENSION.

•        DÉBRANCHER LE CÂBLE D'ALIMENTATION SECTEUR DE L'ORDINATEUR ET DE L'ÉCRAN - NE PAS SE CONTENTER DE L'ÉTEINDRE.

•        ATTENDRE 30 SECONDES APRÈS LE DÉBRANCHEMENT POUR LAISSER LES CONDENSATEURS SE DÉCHARGER

✔ RAJOUTER DE LA MÉMOIRE RAM - 2. Protection contre l'électricité statique (ESD)

•        PORTER UN BRACELET ANTISTATIQUE (ESD WRIST STRAP) RELIÉ À UN POINT DE MASSE, OU À DÉFAUT, TOUCHER UN MEUBLE MÉTALLIQUE MIS À LA TERRE AVANT TOUTE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L'INTERVENTION : LA MARCHE GÉNÈRE DES CHARGES ÉLECTROSTATIQUES (si des déplacements sont nécessaires, toucher de nouveau un meuble métallique avant de reprendre la manipulation)

•        TRAVAILLER DE PRÉFÉRENCE SUR UNE SURFACE ANTISTATIQUE (TAPIS ESD).

⚠ Attention

Les barrettes de RAM sont des composants extrêmement sensibles à l’électricité statique. Toujours les manipuler par les bords, sans toucher les contacts dorés ni les puces mémoire.

✔ RAJOUTER DE LA MÉMOIRE RAM - 3. Identifier la configuration mémoire

•        REPÉRER LES BANKS (EMPLACEMENTS) MÉMOIRE SUR LA CARTE MÈRE, GÉNÉRALEMENT NUMÉROTÉS A1, A2, B1, B2 (OU DIMM1 À DIMM4).

•        IDENTIFIER LE TYPE DE MÉMOIRE INSTALLÉE : DDR4 OU DDR5 (NON INTERCHANGEABLES), SA FRÉQUENCE (EX. : 3200 MHZ, 4800 MHZ) ET LA CAPACITÉ DE CHAQUE BARRETTE.

•        CONSULTER LA DOCUMENTATION (MANUEL) DE LA CARTE MÈRE POUR CONNAÎTRE : LA CAPACITÉ MAXIMALE ACCEPTÉE PAR SLOT, LA CAPACITÉ TOTALE MAXIMALE, ET LES COMBINAISONS DE BARRETTES AUTORISÉES

ℹ Informations

Sous Windows, les informations mémoire sont accessibles dans : Gestionnaire des tâches → onglet Performance → Mémoire. On y voit la capacité totale, la fréquence et le nombre de slots utilisés.

 ✔ RAJOUTER DE LA MÉMOIRE RAM - 4. Choisir les barrettes à ajouter

DÉFINIR LE NOMBRE ET LE TYPE DE BARRETTES EN FONCTION DE LA CONFIGURATION ACTUELLE ET DE L’OBJECTIF VISÉ :

•        TYPE : DDR4 OU DDR5 SELON CE QUE SUPPORTE LA CARTE MÈRE (VÉRIFIER LE MANUEL). LES DEUX NORMES SONT PHYSIQUEMENT INCOMPATIBLES (NOMBRE DE BROCHES DIFFÉRENT).

•        CAPACITÉ : 16 GO, 32 GO, 64 GO PAR BARRETTE SELON LES BESOINS. LA CAPACITÉ MAXIMALE PAR SLOT EST INDIQUÉE DANS LE MANUEL.

•        FRÉQUENCE : PRIVILÉGIER UNE FRÉQUENCE IDENTIQUE À CELLE DES BARRETTES EXISTANTES POUR ÉVITER TOUT RALENTISSEMENT OU INSTABILITÉ.

•        DUAL CHANNEL : POUR DE MEILLEURES PERFORMANCES, INSTALLER LES BARRETTES PAR PAIRES DANS LES SLOTS DE MÊME COULEUR (A2+B2 OU A1+B1).

⚠ Attention

SEULES CERTAINES COMBINAISONS DE BARRETTES PEUVENT ÊTRE AUTORISÉES PAR LA CARTE MÈRE. Vérifier impérativement le manuel ou le site du fabricant avant d’acheter de la mémoire, sous peine d’incompatibilité ou d’instabilité du système.

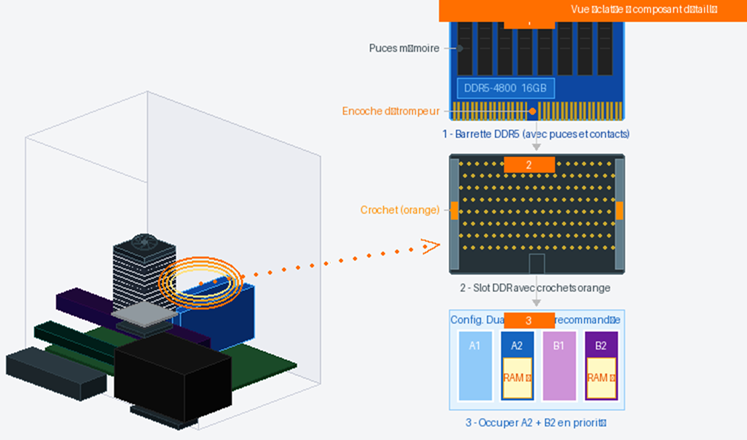

 ✔ RAJOUTER DE LA MÉMOIRE RAM - 5. Anatomie d’une barrette RAM

•        CONTACTS DORÉS : RANGÉE DE LAMELLES DORÉES EN BAS DE LA BARRETTE. NE JAMAIS LES TOUCHER - LES EMPREINTES GRAISSEUSES DÉGRADENT LE CONTACT.

•        ENCOCHE (DÉTROMPEUR) : DÉCOUPURE DANS LES CONTACTS DORÉS, POSITIONNÉE DE FAÇON ASYMÉTRIQUE SELON LA GÉNÉRATION DE RAM (DDR4 ET DDR5 ONT DES ENCOCHES À DES POSITIONS DIFFÉRENTES).

•        PUCES MÉMOIRE : COMPOSANTS NOIRS SUR LA FACE DE LA BARRETTE. CERTAINES BARRETTES ONT DES PUCES DES DEUX CÔTÉS (DOUBLE FACE).

💡 Conseil

DDR4 et DDR5 ne sont pas interchangeables : leurs encoches sont à des positions différentes et leurs slots sont physiquement incompatibles. Il est impossible d’insérer une DDR5 dans un slot DDR4 ou vice-versa.

✔ RAJOUTER DE LA MÉMOIRE RAM - 6. Installation de la ou des barrettes

•        ÉCARTER LES CROCHETS DE VERROUILLAGE AUX DEUX EXTRÉMITÉS DU SLOT (CERTAINS SLOTS N’ONT UN CROCHET QUE D’UN SEUL CÔTÉ).

•        ALIGNER L’ENCOCHE DE LA BARRETTE AVEC LE DÉTROMPEUR DU SLOT POUR DÉTERMINER LE SENS D’INTRODUCTION.

•        INSÉRER LA BARRETTE À LA VERTICALE, EN APPUYANT SIMULTANÉMENT ET FERMEMENT SUR LES DEUX EXTRÉMITÉS JUSQU’À ENTENDRE UN CLIC.

•        VÉRIFIER QUE LES DEUX CROCHETS SE SONT BIEN RABATTUS ET MAINTIENNENT LA BARRETTE - UN CROCHET NON VERROUILLÉ INDIQUE UNE INSERTION INCOMPLÈTE

⚠ Attention

Ne jamais forcer si la barrette résiste : vérifier l’alignement de l’encoche. Une insertion forcée dans le mauvais sens peut casser irrémédiablement la barrette ou le slot.

✔ RAJOUTER DE LA MÉMOIRE RAM - 7. Remontage, démarrage et configuration

•        REFERMER LE BOÎTIER ET REBRANCHER L’ALIMENTATION SECTEUR.
•        RALLUMER L’ORDINATEUR ET ENTRER DANS LE BIOS/UEFI POUR VÉRIFIER QUE LA NOUVELLE CAPACITÉ MÉMOIRE EST BIEN RECONNUE.
•        ACTIVER LE PROFIL XMP (INTEL) OU DOCP/EXPO (AMD) DANS LE BIOS SI LES BARRETTES SONT DE HAUTE FRÉQUENCE (EX. : DDR5-5600), POUR QU’ELLES FONCTIONNENT À LEUR VITESSE NOMINALE.
•        VÉRIFIER QUE LA RAM TOTALE EST RECONNUE : PANNEAU DE CONFIGURATION → SYSTÈME, OU GESTIONNAIRE DES TÂCHES → PERFORMANCE → MÉMOIRE

ℹ Informations

Sur la plupart des ordinateurs modernes, la reconnaissance de la nouvelle mémoire est automatique au démarrage. Si l’ordinateur ne démarre pas ou bipe, vérifier que les barrettes sont bien insérées et dans des slots compatibles.

ℹ Informations

La capacité mémoire utilisée par Windows est limitée par l’édition du système : Windows 11 Famille supporte jusqu’à 128 Go, Windows 11 Pro jusqu’à 2 To. La limitation principale reste généralement la carte mère (souvent 64 ou 128 Go max).

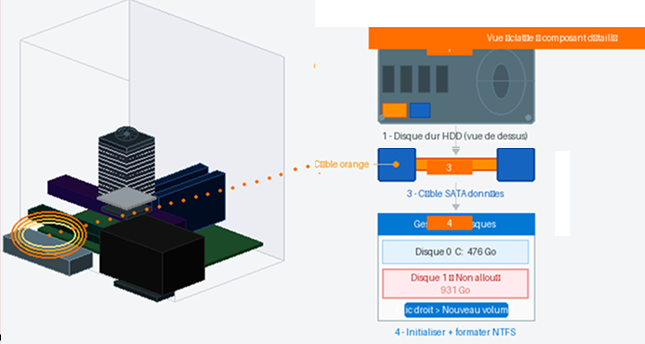

✔ RAJOUTER UN DEUXIÈME DISQUE

1   MISE HORS TENSION ET DÉBRANCHEMENT SECTEUR→CHOC ÉLECTRIQUE

2   PROTECTION ANTISTATIQUE (BRACELET ESD) →DESTRUCTION ESD

3   CHOISIR UN EMPLACEMENT PROCHE DU 1ER DISQUE       -

4   INTRODUIRE ET FIXER LE DISQUE (4 VIS OU RAILS) →VIBRATIONS SI MAL FIXÉ

5   CONNECTER LE CÂBLE SATA→INVERSION NAPPE IDE

6   BRANCHER L’ALIMENTATION (SATA)                                  -

7   REFERMER + REBRANCHER + VÉRIFIER DÉTECTION BIOS→NON DÉTECTÉ

8   GESTION DES DISQUES : INITIALISER (GPT)                         -

9   CRÉER UN VOLUME SIMPLE + FORMATER EN NTFS→FORMATAGE = EFFACEMENT

10 VÉRIFIER DANS L’EXPLORATEUR DE FICHIERS                    -

ℹ Informations

Les disques SATA sont indépendants sur leur propre câble. Il suffit de brancher le second disque sur un port SATA libre de la carte mère.

✔ RAJOUTER UN DEUXIÈME DISQUE - 1. Mise hors tension et sécurité électrique

•        ÉTEINDRE CORRECTEMENT LE SYSTÈME D'EXPLOITATION (DÉMARRER → ARRÊTER).

•        FERMER L'ORDINATEUR ET METTRE L'ÉCRAN HORS TENSION.

•        DÉBRANCHER LE CÂBLE D'ALIMENTATION SECTEUR DE L'ORDINATEUR ET DE L'ÉCRAN - NE PAS SE CONTENTER DE L'ÉTEINDRE.

•        ATTENDRE 30 SECONDES APRÈS LE DÉBRANCHEMENT POUR LAISSER LES CONDENSATEURS SE DÉCHARGER

✔ RAJOUTER UN DEUXIÈME DISQUE - 2. Protection contre l'électricité statique

•        PORTER UN BRACELET ANTISTATIQUE (ESD WRIST STRAP) RELIÉ À UN POINT DE MASSE, OU À DÉFAUT, TOUCHER UN MEUBLE MÉTALLIQUE MIS À LA TERRE AVANT TOUTE MANIPULATION.

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L'INTERVENTION : LA MARCHE GÉNÈRE DES CHARGES ÉLECTROSTATIQUES (si des déplacements sont nécessaires, toucher de nouveau un meuble métallique)

•        TRAVAILLER DE PRÉFÉRENCE SUR UNE SURFACE ANTISTATIQUE (TAPIS ESD).

✔ RAJOUTER UN DEUXIÈME DISQUE - 3. installation du second disque

•        REPÉRER UN EMPLACEMENT LIBRE DANS LA CAGE DE DISQUES, DE PRÉFÉRENCE PROCHE DU DISQUE EXISTANT POUR QUE LES CÂBLES SOIENT ACCESSIBLES.

•        INTRODUIRE LE SECOND DISQUE DUR DANS L’EMPLACEMENT LIBRE EN LE GLISSANT DEPUIS L’AVANT OU LE CÔTÉ SELON LE MODÈLE DE BOÎTIER.

•        SELON L’ACCESSIBILITÉ :
                       FIXER LE DISQUE AVANT D’EFFECTUER LES CONNEXIONS, OU EFFECTUER LES CONNEXIONS AVANT LA FIXATION SI L’ACCÈS EST DIFFICILE UNE FOIS EN PLACE.

                      FIXER LE DISQUE AVEC DEUX VIS DE CHAQUE CÔTÉ (4 VIS AU TOTAL). SI LE DISQUE EST AU FORMAT 3,5 POUCES POUR UN EMPLACEMENT 5,25 POUCES, UTILISER DES RAILS INTERMÉDIAIRES.

💡 Conseil

Ne pas serrer les vis à fond immédiatement : les positionner à la main en diagonale pour s’assurer du bon alignement, puis serrer uniformément.

 ✔ RAJOUTER UN DEUXIÈME DISQUE - 4. connexion de la nappe de données

•        CÂBLE SATA : BRANCHER UN CÂBLE SATA NEUF ENTRE LE SECOND DISQUE ET UN PORT SATA LIBRE DE LA CARTE MÈRE (PORT NUMÉROTÉ SATA2, SATA3, ETC.). LE CONNECTEUR EN L NE PEUT S’INSÉRER QUE DANS UN SEUL SENS.

✔ RAJOUTER UN DEUXIÈME DISQUE - 5. Connexion de l’alimentation

•        REPÉRER UN CONNECTEUR D’ALIMENTATION LIBRE PROVENANT DU BLOC D’ALIMENTATION.

•        CONNECTEUR SATA 15 BROCHES : CONNECTEUR PLAT EN L, S’INSÈRE DANS UN SEUL SENS GRÂCE À SON DÉTROMPEUR. C’EST LE CONNECTEUR STANDARD POUR TOUS LES DISQUES SATA.

✔ RAJOUTER UN DEUXIÈME DISQUE - 6. Remontage et démarrage

•        REFERMER LE BOÎTIER EN REPOSITIONNANT LE PANNEAU LATÉRAL.

•        REBRANCHER L’ALIMENTATION SECTEUR ET ALLUMER L’ORDINATEUR.

•        VÉRIFIER DANS LE BIOS/UEFI QUE LE NOUVEAU DISQUE EST BIEN DÉTECTÉ

💡 Conseil

Si le disque n’apparaît pas dans le BIOS : vérifier le câble de données, l’alimentation

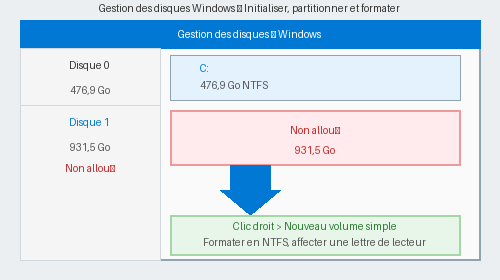

✔ RAJOUTER UN DEUXIÈME DISQUE - 7. Initialisation, partitionnement et formatage sous Windows

•        OUVRIR LA GESTION DES DISQUES : CLIC DROIT SUR LE BOUTON DÉMARRER → GESTION DES DISQUES (OU EXÉCUTER DISKMGMT.MSC).

•        INITIALISER LE DISQUE SI WINDOWS LE PROPOSE AU PREMIER DÉMARRAGE (CHOISIR MBR POUR LES DISQUES INFÉRIEURS À 2 TO, GPT POUR LES DISQUES DE GRANDE CAPACITÉ OU LES SYSTÈMES UEFI).

•        CRÉER UNE PARTITION : CLIC DROIT SUR LA ZONE « NON ALLOUÉ » → NOUVEAU VOLUME SIMPLE → SUIVRE L’ASSISTANT.

•        FORMATER LE VOLUME EN NTFS (RECOMMANDÉ POUR WINDOWS), AFFECTER UNE LETTRE DE LECTEUR (D:, E:, ETC.) ET VALIDER.

•        VÉRIFIER QUE LE NOUVEAU DISQUE APPARAÎT DANS L’EXPLORATEUR DE FICHIERS AVEC LA LETTRE ASSIGNÉE.

⚠ Attention

Le formatage efface toutes les données du disque. Opération sans danger sur un disque neuf, mais à ne réaliser qu’après vérification sur un disque récupéré contenant des données.

ℹ Informations

Pour une utilisation en stockage de données ou sauvegarde, le format NTFS est recommandé sous Windows. Pour une utilisation partagée entre Windows et Linux, privilégier le format exFAT. Les disques SSD NVMe (M.2) s’installent directement sur la carte mère sans câble.

💡 Conseil

Pour une IP statique, choisir une adresse en dehors de la plage DHCP de la box (ex. : 192.168.1.50 à .99 si la box distribue de .100 à .200) afin d’éviter tout conflit d’adresse.

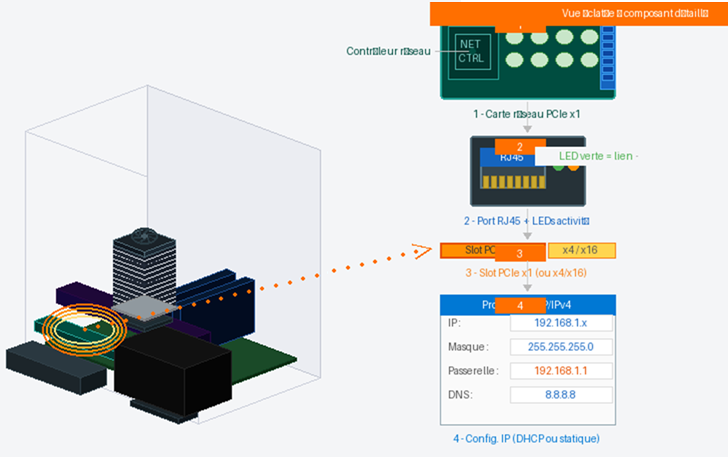

✔ RAJOUTER UNE CARTE RÉSEAU

1      MISE HORS TENSION ET DÉBRANCHEMENT SECTEUR→CHOC ÉLECTRIQUE

2      PROTECTION ANTISTATIQUE (BRACELET ESD) →DESTRUCTION ESD

3      LIRE LA DOCUMENTATION DE LA CARTE→INCOMPATIBILITÉ SLOT

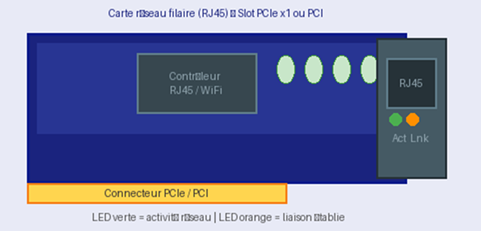

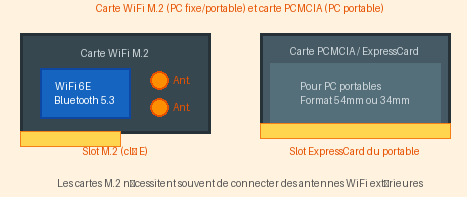

4      IDENTIFIER ET LIBÉRER UN SLOT COMPATIBLE (PCIE X1, PCI, M.2)  -

5      EMBOÎTER LA CARTE + FIXER L’ÉQUERRE→CARTE NON RECONNUE SI MAL INSÉRÉE

6      CONNECTER LES ANTENNES WIFI SI NÉCESSAIRE→SIGNAL FAIBLE SANS ANTENNE

7      REFERMER + REBRANCHER + DÉMARRER                      -

8      VÉRIFIER RECONNAISSANCE AUTOMATIQUE (PLUG AND PLAY) →INSTALLER PILOTE SI NÉCESSAIRE

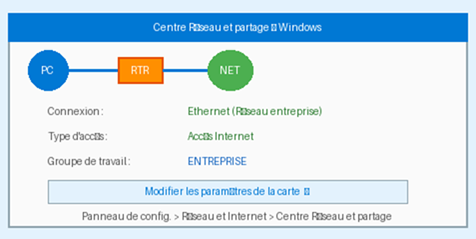

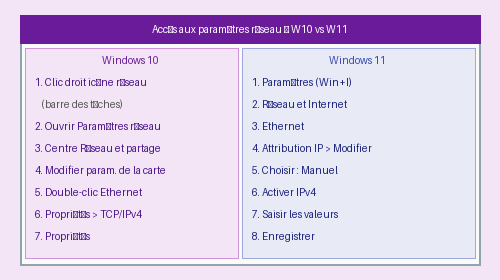

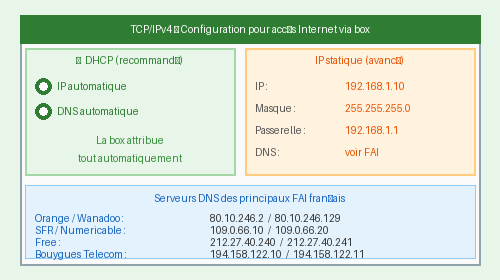

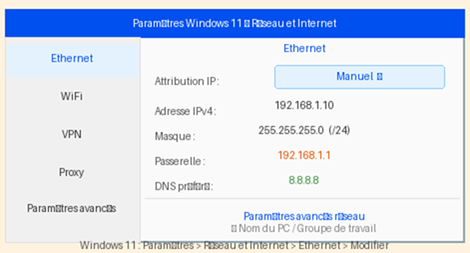

9      PARAMÉTRER IP (DHCP OU STATIQUE SELON BESOIN) →CONFLIT IP SI MAL PARAMÉTRÉ

💡 Conseil

Pour une IP statique, choisir une adresse en dehors de la plage DHCP de la box (ex. : 192.168.1.50 à .99 si la box distribue de .100 à .200) afin d’éviter tout conflit d’adresse.

✔ AJOUTER UNE CARTE RÉSEAU - 1. Mise hors tension et sécurité électrique

•        ÉTEINDRE CORRECTEMENT LE SYSTÈME D'EXPLOITATION (DÉMARRER → ARRÊTER).

•        FERMER L'ORDINATEUR ET METTRE L'ÉCRAN HORS TENSION.

•        DÉBRANCHER LE CÂBLE D'ALIMENTATION SECTEUR DE L'ORDINATEUR ET DE L'ÉCRAN - NE PAS SE CONTENTER DE L'ÉTEINDRE.

•        ATTENDRE 30 SECONDES APRÈS LE DÉBRANCHEMENT POUR LAISSER LES CONDENSATEURS SE DÉCHARGER

✔ AJOUTER UNE CARTE RÉSEAU - 2. Protection contre l'électricité statique (ESD)

•        PORTER UN BRACELET ANTISTATIQUE (ESD WRIST STRAP) RELIÉ À UN POINT DE MASSE, OU TOUCHER UN MEUBLE MÉTALLIQUE MIS À LA TERRE

•        SE DÉPLACER LE MOINS POSSIBLE PENDANT L'INTERVENTION : LA MARCHE GÉNÈRE DES CHARGES ÉLECTROSTATIQUES (si des déplacements sont nécessaires, toucher de nouveau un meuble métallique avant de reprendre la manipulation)

•        TRAVAILLER DE PRÉFÉRENCE SUR UNE SURFACE ANTISTATIQUE (TAPIS ESD).

✔ AJOUTER UNE CARTE RÉSEAU - 3. Consulter la documentation de la carte

•        LIRE LA DOCUMENTATION AVANT TOUTE INSTALLATION.

•        IDENTIFIER LE TYPE D’EMPLACEMENT REQUIS PAR LA CARTE (PCIE X1, PCI, M.2, PCMCIA/EXPRESSCARD POUR LES PORTABLES) ET VÉRIFIER QU’UN SLOT COMPATIBLE EST DISPONIBLE SUR LA CARTE MÈRE.

•        VÉRIFIER LA COMPATIBILITÉ AVEC LE SYSTÈME D’EXPLOITATION (WINDOWS 10/11, LINUX) ET LA DISPONIBILITÉ DES PILOTES.

💡 Conseil

Vérifier si la carte mère ne dispose pas déjà d’un port réseau intégré (Ethernet ou WiFi). La plupart des cartes mères modernes embarquent un contrôleur Ethernet 1 ou 2,5 Gb/s.

✔ AJOUTER UNE CARTE RÉSEAU - 4. Identifier le bon emplacement

LES CARTES RÉSEAU EXISTENT EN PLUSIEURS FORMATS SELON L’INTERFACE :

•        PCIE X1 : FORMAT STANDARD ACTUEL POUR LES CARTES RÉSEAU FILAIRES ET WIFI SUR PC FIXE. PEUT ÉGALEMENT S’INSÉRER DANS UN SLOT PCIE X4 OU X16 SI AUCUN SLOT X1 N’EST DISPONIBLE.

•        PCI (32 BITS) : ANCIEN FORMAT, SLOT BLANC. ENCORE PRÉSENT SUR CERTAINES CARTES MÈRES DE GÉNÉRATIONS 2000-2010. PERFORMANCES LIMITÉES.

•        M.2 (CLÉ E OU A+E) : FORMAT COMPACT POUR LES CARTES WIFI/BLUETOOTH INTÉGRÉES. PRÉSENT SUR LA PLUPART DES CARTES MÈRES MODERNES.

•        PCMCIA / EXPRESSCARD : FORMAT DÉDIÉ AUX PC PORTABLES. LES CARTES RÉSEAU EXPRESSCARD (34 OU 54 MM) SE GLISSENT DANS LE SLOT PRÉVU SUR LE CÔTÉ DU PORTABLE

✔ AJOUTER UNE CARTE RÉSEAU - 5. Installation de la carte réseau

•        RETIRER LE CAPOT D’OBTURATION À L’ARRIÈRE DU BOÎTIER CORRESPONDANT AU SLOT CHOISI.

•        ALIGNER LA CARTE RÉSEAU AVEC LE SLOT PCIE OU PCI VISÉ, LE CONNECTEUR DORÉ VERS LE BAS.

•        EMBOÎTER LA CARTE EN APPUYANT FERMEMENT ET UNIFORMÉMENT JUSQU’AU CLIC DE VERROUILLAGE DU SLOT.

•        FIXER L’ÉQUERRE DE LA CARTE À L’ARRIÈRE DU BOÎTIER AVEC LA VIS PRÉVUE À CET EFFET.

ℹ Informations

Une carte PCIe x1 peut s’insérer dans n’importe quel slot PCIe plus grand (x4, x8, x16) sans perte de performance, car les cartes réseau n’utilisent qu’une seule voie PCIe.

⚠ Attention

Vérifier que la carte est bien insérée et que le port RJ45 ou l’antenne WiFi dépasse bien à l’arrière du boîtier. Une carte mal enclenchée ne sera pas reconnue au démarrage.

 ✔ AJOUTER UNE CARTE RÉSEAU - 6. Cas particulier : carte WiFi M.2 et carte PCMCIA (portable)

•        CARTE WIFI M.2 : INSÉRER LA CARTE EN BIAIS DANS LE SLOT M.2 (CLÉ E), PUIS LA FIXER AVEC LA PETITE VIS DE MAINTIEN. CONNECTER LES DEUX CÂBLES D’ANTENNES (CONNECTEURS IPEX/MHF4) AUX PORTS MARQUÉS MAIN ET AUX.

•        CARTE PCMCIA / EXPRESSCARD : SUR UN PC PORTABLE, GLISSER LA CARTE DANS LE SLOT PRÉVU SUR LE CÔTÉ DE L’APPAREIL JUSQU’AU CLIC. AUCUNE VIS N’EST NÉCESSAIRE.

•        ANTENNES WIFI : POUR UNE CARTE PCIE WIFI DE BUREAU, FIXER LES ANTENNES VISÉES SUR LES CONNECTEURS SMA DE L’ÉQUERRE, PUIS LES ORIENTER VERTICALEMENT POUR UN SIGNAL OPTIMAL.

💡 Conseil

Pour les cartes WiFi M.2, les câbles d’antennes sont très fragiles. Les connecteurs IPEX se clipsent en appuyant doucement à la verticale - ne jamais tirer latéralement.

ℹ Informations

Sur la très grande majorité des systèmes Windows 10/11, la carte réseau est reconnue automatiquement sans installation manuelle de pilote. Si ce n’est pas le cas, utiliser le CD fourni ou télécharger le pilote sur le site du fabricant (Intel, Realtek, Broadcom...).

✔ AJOUTER UNE CARTE RÉSEAU - 7. Fermeture du boîtier et démarrage

•        REFERMER LE BOÎTIER EN REPOSITIONNANT LE PANNEAU LATÉRAL.

•        REBRANCHER L’ALIMENTATION SECTEUR ET ALLUMER L’ORDINATEUR.

•        VÉRIFIER QUE WINDOWS DÉTECTE LA NOUVELLE CARTE RÉSEAU (NOTIFICATION PLUG AND PLAY À L’ÉCRAN OU ICÔNE RÉSEAU DANS LA BARRE DES TÂCHES).

✔ AJOUTER UNE CARTE RÉSEAU - 8. Paramétrage réseau

•        ACCÉDER AUX PARAMÈTRES RÉSEAU : PANNEAU DE CONFIGURATION → CENTRE RÉSEAU ET PARTAGE → MODIFIER LES PARAMÈTRES DE LA CARTE.

•        <DOUBLE CLIC > SUR LA NOUVELLE CONNEXION RÉSEAU, PUIS CLIQUER SUR PROPRIÉTÉS.

•        SÉLECTIONNER « PROTOCOLE INTERNET VERSION 4 (TCP/IPV4) » ET CLIQUER SUR PROPRIÉTÉS.

•        IP AUTOMATIQUE (DHCP) : LAISSER L’OPTION « OBTENIR UNE ADRESSE IP AUTOMATIQUEMENT » COCHÉE. C’EST LE RÉGLAGE RECOMMANDÉ POUR LA PLUPART DES UTILISATEURS.

•        IP STATIQUE : COCHER « UTILISER L’ADRESSE IP SUIVANTE » ET RENSEIGNER L’ADRESSE IP, LE MASQUE DE SOUS-RÉSEAU, LA PASSERELLE (ADRESSE DU ROUTEUR OU DE LA BOX) ET LES SERVEURS DNS

ℹ Informations

Les cartes réseau WiFi 6E (802.11ax) offrent des débits théoriques jusqu’à 9,6 Gb/s sur la bande 6 GHz. Pour le filaire, les cartes 2,5 Gb/s et 10 Gb/s sont de plus en plus courantes et compatibles avec les box internet dernière génération.

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE

1      OBTENIR LES PARAMÈTRES AUPRÈS DE L’ADMIN→ERREUR SI PARAMÈTRES FAUX

2      OUVRIR LES PARAMÈTRES RÉSEAU (W10 : PANNEAU CONFIG. / W11 : PARAMÈTRES)

3      ACCÉDER À TCP/IPV4 ET CHOISIR IP MANUELLE                  -

4      SAISIR Adresse Ip UNIQUE (EX. : 192.168.1.10) →CONFLIT SI ADRESSE DUPLIQUÉE

5      SAISIR MASQUE (255.255.255.0 OU /24) →RÉSEAU INACCESSIBLE SI ERRONÉ

6      SAISIR PASSERELLE = ADRESSE DU ROUTEUR→PAS D’INTERNET SI ABSENTE

7      SAISIR SERVEUR DNS→NOMS NON RÉSOLUS SI ABSENT

8      VALIDER (OK / ENREGISTRER)                                    -

9      RENOMMER LE PC (NOM UNIQUE ET EXPLICITE)      -

10    REJOINDRE LE DOMAINE SI RÉSEAU AVEC SERVEUR→IDENTIFIANTS ADMIN REQUIS

11    REDÉMARRER SI CHANGEMENT DE NOM OU DE DOMAINE -

💡 Conseil

Plan d’adressage IP recommandé avec un routeur en 192.168.1.1 : Postes fixes (statique) : 192.168.1.2 à 192.168.1.50 Imprimantes réseau (statique) : 192.168.1.51 à 192.168.1.70 Appareils mobiles (DHCP automatique) : 192.168.1.100 à 192.168.1.200

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 1. Notions réseau essentielles

•        ADRESSE IP : IDENTIFIANT UNIQUE D’UN ORDINATEUR SUR LE RÉSEAU, DE LA FORME XXX.XXX.XXX.XXX (EX. : 192.168.1.10). CHAQUE POSTE DOIT AVOIR UNE ADRESSE DIFFÉRENTE.

•        MASQUE DE SOUS-RÉSEAU : DÉFINIT L’ÉTENDUE DU RÉSEAU LOCAL. LE MASQUE 255.255.255.0 (NOTÉ /24) EST LE PLUS COURANT : IL AUTORISE 254 ADRESSES SUR LE MÊME RÉSEAU.

•        PASSERELLE PAR DÉFAUT : ADRESSE IP DU ROUTEUR PERMETTANT D’ACCÉDER À INTERNET ET AUX AUTRES RÉSEAUX (EX. : 192.168.1.1).

•        SERVEUR DNS : TRADUIT LES NOMS DE DOMAINE (EX. : GOOGLE.COM) EN ADRESSES IP. EN ENTREPRISE : ADRESSE DU SERVEUR DNS INTERNE. SINON : 8.8.8.8 (GOOGLE) OU 1.1.1.1 (CLOUDFLARE)

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 2. Accéder aux paramètres réseau

•        ADRESSE IP : IDENTIFIANT UNIQUE D’UN ORDINATEUR SUR LE RÉSEAU, DE LA FORME XXX.XXX.XXX.XXX (EX. : 192.168.1.10). CHAQUE POSTE DOIT AVOIR UNE ADRESSE DIFFÉRENTE.

•        MASQUE DE SOUS-RÉSEAU : DÉFINIT L’ÉTENDUE DU RÉSEAU LOCAL. LE MASQUE 255.255.255.0 (NOTÉ /24) EST LE PLUS COURANT : IL AUTORISE 254 ADRESSES SUR LE MÊME RÉSEAU.

•        PASSERELLE PAR DÉFAUT : ADRESSE IP DU ROUTEUR PERMETTANT D’ACCÉDER À INTERNET ET AUX AUTRES RÉSEAUX (EX. : 192.168.1.1).

•        SERVEUR DNS : TRADUIT LES NOMS DE DOMAINE (EX. : GOOGLE.COM) EN ADRESSES IP. EN ENTREPRISE : ADRESSE DU SERVEUR DNS INTERNE. SINON : 8.8.8.8 (GOOGLE) OU 1.1.1.1 (CLOUDFLARE)

✔ ℹ Informations

En réseau d’entreprise avec un serveur, l’administrateur réseau fournit toutes les informations : adresse IP à attribuer, masque, passerelle et adresse DNS interne. Ne jamais deviner ces valeurs.

SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 2.a Accéder aux paramètres réseau Windows 10

•        ACCÉDER AU CENTRE RÉSEAU ET PARTAGE : PANNEAU DE CONFIGURATION → RÉSEAU ET INTERNET → CENTRE RÉSEAU ET PARTAGE, OU CLIC DROIT SUR L’ICÔNE RÉSEAU DANS LA BARRE DES TÂCHES.

•        <CLIC G> SUR « MODIFIER LES PARAMÈTRES DE LA CARTE ».

•        <DOUBLE CLIC > SUR LA CONNEXION ETHERNET CONCERNÉE → PROPRIÉTÉS → SÉLECTIONNER TCP/IPV4 → PROPRIÉTÉS

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 2.b Accéder aux paramètres réseau Windows 11

•        ACCÉDER AUX PARAMÈTRES RÉSEAU : PARAMÈTRES (WIN+I) → RÉSEAU ET INTERNET → ETHERNET.

•        <CLIC G> SUR « MODIFIER » EN REGARD DE « ATTRIBUTION D’ADRESSE IP », PUIS CHOISIR « MANUEL » ET ACTIVER IPV4.

•        SAISIR DIRECTEMENT L’ADRESSE IP, LE MASQUE (EN NOTATION CIDR : 24 POUR 255.255.255.0), LA PASSERELLE ET LES DNS, PUIS CLIQUER SUR ENREGISTRER

ℹ Informations

Sous Windows 11, l’interface principale utilise la notation CIDR pour le masque : saisir 24 correspond à 255.255.255.0. L’ancienne interface Panneau de configuration reste accessible mais n’est plus mise en avant.

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 3. Saisir les paramètres IP

•        ADRESSE IP : ADRESSE UNIQUE ATTRIBUÉE AU POSTE (EX. : 192.168.1.10).

•        MASQUE DE SOUS-RÉSEAU : 255.255.255.0 DANS LA PLUPART DES RÉSEAUX D’ENTREPRISE.

•        PASSERELLE PAR DÉFAUT : ADRESSE DU ROUTEUR OU DE LA BOX (EX. : 192.168.1.1).

•        SERVEUR DNS PRÉFÉRÉ : ADRESSE DU DNS INTERNE FOURNIE PAR L’ADMINISTRATEUR, OU 8.8.8.8 À DÉFAUT.

•        VALIDER EN CLIQUANT SUR OK (WINDOWS 10) OU ENREGISTRER (WINDOWS 11)

⚠ Attention

Deux ordinateurs avec la même adresse IP sur le même réseau provoquent un conflit qui rend les deux machines inaccessibles. Vérifier toujours auprès de l’administrateur qu’une adresse est libre avant de l’attribuer.

💡 Conseil

Si le routeur est en 192.168.1.1, attribuer aux postes fixes des adresses entre 192.168.1.2 et 192.168.1.50. Laisser les adresses supérieures à .100 pour le DHCP des appareils mobiles. Numéroter les imprimantes réseau entre .51 et .70.

 ✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 4. Nom de l’ordinateur et appartenance au réseau

•        WINDOWS 10 : PANNEAU DE CONFIGURATION → SYSTÈME → MODIFIER LES PARAMÈTRES → ONGLET NOM DE L’ORDINATEUR → MODIFIER.

•        WINDOWS 11 : PARAMÈTRES → SYSTÈME → INFORMATIONS SYSTÈME → « RENOMMER CE PC ». UN REDÉMARRAGE EST REQUIS.

•        NOMMER CHAQUE POSTE DE FAÇON UNIQUE ET EXPLICITE (EX. : PC-COMPTA-05, POSTE-RH-02).

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 4.a Nom de l’ordinateur et appartenance au réseau

GROUPE DE TRAVAIL (RÉSEAU POSTE À POSTE, SANS SERVEUR)

•        DÉFINITION : ENSEMBLE D’ORDINATEURS PARTAGEANT DES RESSOURCES SANS SERVEUR CENTRALISÉ. TOUS LES POSTES DOIVENT AVOIR LE MÊME NOM DE GROUPE.

•        WINDOWS 10 : PANNEAU DE CONFIGURATION → SYSTÈME → MODIFIER LES PARAMÈTRES → ONGLET NOM DE L’ORDINATEUR → MODIFIER → CHANGER LE NOM DU GROUPE DE TRAVAIL.

•        WINDOWS 11 : LE GROUPE DE TRAVAIL N’EST PLUS EXPOSÉ DIRECTEMENT DANS L’INTERFACE PARAMÈTRES. IL RESTE ACCESSIBLE VIA : PARAMÈTRES AVANCÉS DU SYSTÈME → NOM DE L’ORDINATEUR → MODIFIER. LE NOM PAR DÉFAUT EST WORKGROUP

✔ SE CONNECTER À UN RÉSEAU D’ENTREPRISE - 4.b Nom de l’ordinateur et appartenance au réseau

DOMAINE ACTIVE DIRECTORY (RÉSEAU AVEC SERVEUR WINDOWS)

•        DÉFINITION : ARCHITECTURE GÉRÉE PAR UN SERVEUR WINDOWS (ACTIVE DIRECTORY) QUI CENTRALISE LES COMPTES UTILISATEURS, LES DROITS ET LES POLITIQUES DE SÉCURITÉ. RÉSERVÉ AUX STRUCTURES DISPOSANT D’UN SERVEUR.

•        REJOINDRE UN DOMAINE : WINDOWS 10 ET 11 : PARAMÈTRES AVANCÉS DU SYSTÈME → NOM DE L’ORDINATEUR → MODIFIER → COCHER DOMAINE → SAISIR LE NOM DU DOMAINE (EX. : ENTREPRISE.LOCAL). LES IDENTIFIANTS D’UN COMPTE ADMINISTRATEUR DU DOMAINE SERONT DEMANDÉS

ℹ Informations

Sous Windows 11, le partage de fichiers en réseau domestique ou de petite entreprise fonctionne désormais principalement via le « Partage à proximité » et l'Explorateur de fichiers, sans nécessiter de configurer le groupe de travail manuellement.

✔ SE CONNECTER À INTERNET

1      BRANCHER LE CÂBLE ETHERNET SUR LA BOX                     -

2      VÉRIFIER QUE LA BOX EST CONNECTÉE (VOYANTS) →CONTACTER LE FAI SI NON

3      ACCÉDER AUX PARAMÈTRES RÉSEAU (W10 OU W11)       -

4      CHOISIR DHCP (AUTOMATIQUE) - RECOMMANDÉ            -

5      SI IP STATIQUE : SAISIR IP, MASQUE, PASSERELLE, DNS→PAS D’INTERNET SANS PASSERELLE

6      DNS FAI OU PUBLIC (8.8.8.8 / 1.1.1.1) →NAVIGATION IMPOSSIBLE SANS DNS

7      VÉRIFIER PARAMÈTRES PROXY DU NAVIGATEU→PROXY ERRONÉ BLOQUE LA NAV.

8      TESTER LA CONNEXION (OUVRIR UN SITE WEB)                -

💡 Conseil

En cas de problème de connexion, vérifier dans cet ordre : 1º les voyants de la box (panne FAI ?), 2º le câble Ethernet branché, 3º les paramètres IP (DHCP activé ?), 4º les paramètres proxy du navigateur, 5º redémarrer la box (attendre 2 minutes).

✔ SE CONNECTER À INTERNET - 1. architecture de connexion

LA CONNEXION À INTERNET PASSE PAR LA BOX DU FOURNISSEUR D’ACCÈS (FAI) :

•        BOX / ROUTEUR FAI : REÇOIT LA CONNEXION INTERNET (FIBRE, ADSL, CÂBLE) ET LA PARTAGE SUR LE RÉSEAU LOCAL. ELLE POSSÈDE DEUX ADRESSES IP : UNE CÔTÉ INTERNET (ATTRIBUÉE PAR LE FAI) ET UNE CÔTÉ RÉSEAU LOCAL (GÉNÉRALEMENT 192.168.1.1).

•        SERVEUR DHCP INTÉGRÉ : LA BOX ATTRIBUE AUTOMATIQUEMENT À CHAQUE APPAREIL CONNECTÉ UNE ADRESSE IP, UN MASQUE, LA PASSERELLE (SON ADRESSE) ET LES SERVEURS DNS.

•        PASSERELLE : POUR ACCÉDER À INTERNET, CHAQUE POSTE DOIT INDIQUER L’ADRESSE DE LA BOX COMME PASSERELLE PAR DÉFAUT (EX. : 192.168.1.1)

ℹ Informations

Avec une box moderne, brancher le câble Ethernet (ou se connecter en WiFi) suffit généralement pour accéder à Internet sans aucun paramétrage.

✔ SE CONNECTER À INTERNET - 2. architecture de connexion

SOUS WINDOWS 10

•        <CLIC D> SUR L’ICÔNE RÉSEAU (BARRE DES TÂCHES, COIN INFÉRIEUR DROIT) → OUVRIR LES PARAMÈTRES RÉSEAU ET INTERNET.

•        <CLIC G> SUR « CENTRE RÉSEAU ET PARTAGE » → « MODIFIER LES PARAMÈTRES DE LA CARTE ».

•        <DOUBLE CLIC >   SUR LA CONNEXION ETHERNET → PROPRIÉTÉS → SÉLECTIONNER « PROTOCOLE INTERNET VERSION 4 (TCP/IPV4) » → PROPRIÉTÉS.

SOUS WINDOWS 11

•        OUVRIR PARAMÈTRES (WIN+I) → RÉSEAU ET INTERNET → ETHERNET.

•        <CLIC G> SUR « MODIFIER » EN REGARD DE « ATTRIBUTION D’ADRESSE IP ».

•        CHOISIR « AUTOMATIQUE (DHCP) » POUR UNE CONFIGURATION AUTOMATIQUE, OU « MANUEL » POUR UNE IP STATIQUE

✔ SE CONNECTER À INTERNET - 3. Configurer les paramètres IP

CONFIGURATION AUTOMATIQUE DHCP (RECOMMANDÉE)

•        SÉLECTIONNER « OBTENIR UNE ADRESSE IP AUTOMATIQUEMENT » ET « OBTENIR LES ADRESSES DES SERVEURS DNS AUTOMATIQUEMENT ».

•        VALIDER PAR OK. LA BOX ATTRIBUE AUTOMATIQUEMENT TOUS LES PARAMÈTRES.

CONFIGURATION MANUELLE (IP STATIQUE)

•        ADRESSE IP : ADRESSE UNIQUE DANS LE RÉSEAU LOCAL DE LA BOX (EX. : 192.168.1.10 SI LA BOX EST EN 192.168.1.1).

•        MASQUE DE SOUS-RÉSEAU : 255.255.255.0 DANS PRESQUE TOUS LES CAS DOMESTIQUES.

•        PASSERELLE PAR DÉFAUT : ADRESSE IP DE LA BOX/ROUTEUR (EX. : 192.168.1.1). SANS CETTE INFORMATION, L’ACCÈS À INTERNET EST IMPOSSIBLE.

•        SERVEUR DNS PRÉFÉRÉ : ADRESSE DU SERVEUR DNS DU FAI (VOIR TABLEAU FIG. 3) OU SERVEUR DNS PUBLIC : 8.8.8.8 (GOOGLE) OU 1.1.1.1 (CLOUDFLARE)

💡 Conseil

La configuration DHCP est la méthode recommandée pour les connexions domestiques et la plupart des connexions d’entreprise. Elle évite tout conflit d’adresse et facilite la mobilité.

⚠ Attention

Sans serveur DNS correctement paramétré, la navigation web est impossible même si la connexion réseau fonctionne : les noms de domaine (google.com, etc.) ne peuvent pas être traduits en adresses IP.

✔ SE CONNECTER À INTERNET - 4. Choisir ses serveurs DNS

•        DNS DU FAI : ATTRIBUÉS AUTOMATIQUEMENT VIA DHCP. PEUVENT ÊTRE LENTS OU FILTRANTS SELON LES OPÉRATEURS.

•        GOOGLE (8.8.8.8 / 8.8.4.4) : RAPIDES, FIABLES, DISPONIBLES MONDIALEMENT. LES PLUS UTILISÉS.

•        CLOUDFLARE (1.1.1.1 / 1.0.0.1) : TRÈS RAPIDES, ORIENTÉS CONFIDENTIALITÉ. RECOMMANDÉS.

•        OPENDNS (208.67.222.222) : OFFRE DES OPTIONS DE FILTRAGE PARENTAL ET DE SÉCURITÉ.

✔ SE CONNECTER À INTERNET - 5. paramètres de connexion du navigateur

MICROSOFT EDGE (WINDOWS 10 ET 11)

•        ACCÉDER AUX PARAMÈTRES PROXY : PARAMÈTRES EDGE → SYSTÈME → OUVRIR LES PARAMÈTRES PROXY DE L’ORDINATEUR, OU OPTIONS INTERNET (ANCIENNE INTERFACE) → ONGLET CONNEXIONS → PARAMÈTRES LAN.

•        VÉRIFIER QUE « DÉTECTER AUTOMATIQUEMENT LES PARAMÈTRES » EST COCHÉ.

•        DÉCOCHER « UTILISER UN SERVEUR PROXY POUR LE RÉSEAU LOCAL » SI CETTE OPTION EST COCHÉE SANS RAISON - ELLE PEUT BLOQUER L’ACCÈS INTERNET.

SOUS WINDOWS 11

•        ACCÉDER DIRECTEMENT AUX PARAMÈTRES PROXY : PARAMÈTRES → RÉSEAU ET INTERNET → PROXY.

•        S’ASSURER QUE « DÉTECTER AUTOMATIQUEMENT LES PARAMÈTRES » EST ACTIVÉ, ET QUE « UTILISER UN SERVEUR PROXY » EST DÉSACTIVÉ (SAUF EN ENTREPRISE AVEC PROXY IMPOSÉ PAR L’ADMINISTRATEUR).

ℹ Informations

Internet Explorer n’est plus supporté depuis juin 2022. Microsoft Edge est le navigateur par défaut de Windows 10 et 11. Les « Options Internet » du Panneau de configuration sont toujours accessibles mais dépréciées.
